Канализационные фитинги: виды и характеристики

Область применения канализационных фитингов

Канализационные фитинги – важные части ассенизационной системы. Их применяют для стыковки трубных отрезков в единую сеть и при сборке сантехнического оборудования в момент подключения к магистрали канализации.

Область применения и материалы

Прежде монтаж канализации выполнялся на основе труб из чугуна с фурнитурой из металла. Для сборки требовалось использование различных видов сварки.

Современные хозфекальные трубопроводы внутри и снаружи зданий, а также дренажные магистрали комплектуются из пластиковых деталей.

Полимерные изделия обладают стойкостью почти ко всем видам агрессивных сред, мало весят, имеют долгий срок эксплуатации и легки в установке. Их использование существенно повышает эксплуатационные показатели инженерных коммуникаций, удешевляет их обустройство.

Популярностью пользуются изделия из поливинилхлорида благодаря небольшой массе и бюджетной стоимости. Фасонные элементы из ПВХ используют для отведения:

  • постоянных сточных вод в канализации с температурой не больше 80 градусов;
  • кратковременных стоков с температурой 95 градусов;
  • химических жидкостей со значением pH от двух до двенадцати.

Фитинговые элементы из полипропилена и полиэтилена более прочны, гибки и менее подвержены температурным перепадам по сравнению с поливинилхлоридными аналогами. Трубы из этих материалов можно применять при любом варианте укладки канализации, в том числе скрытом – под штукатуркой. Высокопрочные фасонные детали PPRC разрешено эксплуатировать под давлением до 25 МПа, что важно для напорных канализаций.

Виды канализационных фитингов

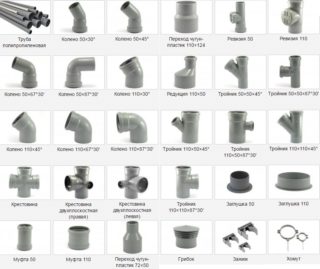

Разводку трубопровода в здании производят при помощи фасонных деталей, предназначенных для внутренней канализации. Наиболее часто используются тройники, одноплоскостные и двухплоскостные крестовины, муфты и колена. Первые два вида фитингов используют для подключения дополнительных отводов к трубопроводу. Их изготавливают с углом наклона 45, 65 и 90 градусов. Колена соединяют различные отводы и устанавливаются на поворотах магистрали. Они могут оканчиваться раструбом с одного либо обоих торцов. Соединительными муфтами стыкуют отрезки труб равного сечения, а ремонтные муфтовые детали применяют для устранения повреждений магистрали.

Для внутренних трубопроводов используют и другие разновидности фитингов:

  • Отводы – для обустройства поворотов при монтаже находящихся рядом ответвлений магистрали.
  • Редукции – для перехода между отрезками канализации разного диаметра, а также для сочленения чугунных и полимерных магистралей.
  • Компенсационные патрубки – для ликвидации поломок посредством замены поврежденной части трубопровода.
  • Ревизии – для очищения забившихся труб. Они снабжены закручивающейся крышкой и монтируются в легкодоступных местах.
  • Седелки – при подключении дополнительного отвода к уже работающей магистрали. Они садятся на клей, обхватывая основную трубу, а к раструбу подсоединяется отвод.
  • Заглушки – для перекрытия транспортируемых сточных вод при проведении ремонтных работ либо ревизии.

Аэратор или канализационный клапан необходим для блокировки попадания газов в санитарное помещение через унитаз вследствие разрежения воздуха в фановой трубе, что приводит к вытягиванию гидрозатвора из сифона.

Фасонные части для наружной канализации по конструкции и назначению схожи с аналогами, монтируемыми внутри здания. Но они гораздо прочнее и окрашены, как и трубы для внешних работ, в рыжий цвет. Это позволяет быстро обнаружить магистраль на фоне темной земли.

При обустройстве наружного трубопровода используют обратные клапаны и двухколенные сифоны. Первый элемент необходим для блокировки возврата стоков и всегда монтируется на трубные магистрали, проложенные с уклоном меньше двух сантиметров. Сифон выполняет функцию соединителя двух параллельных отрезков труб. Изгиб, получившийся на участке стыковки, не дает газам выйти в санузел.

Размеры фасонных элементов

Сечение прокладываемых трубных отрезков и соединительных фасонных элементов обычно совпадает. В переходных фитингах диаметры выходных отверстий могут отличаться, но размер ввода всегда аналогичен соответствующему отрезку магистрали.

Внутри здания для отвода стоков используют трубы таких диаметров:

  • от душа, умывальника, биде, мойки, ванной – 40 мм;
  • от унитаза и центрального стояка – 110 мм;
  • от основного стояка – 60 мм.

Комбинированный слив, объединяющий ванну, душ и раковину оборудуется 50-миллиметровыми деталями.

Для прокладки коммуникационных сетей снаружи здания выбирают фитинги диаметром 160–200 мм.

Соотношение размеров часто используемых фасонных частей для канализационных труб из ПВХ наглядно отображено в таблице:

ЭлементДиаметр (мм)Длина (мм)
Муфта110–400120–330
Ревизия50–315167–500
Отвод110–40015–90
Компенсационный патрубок50–500170–320
Обратный клапан110–250300–520
Двухколенный сифон110–200510–820

Тройники с углом в 45 градусов производят диаметром 110–400 мм, длина их боковых раструбов – 140–530 мм, высота от торца до раструбного выступа – 140–500 мм.

Правила выбора

При подборе фасонных элементов стоит учесть следующие моменты:

  • Перед покупкой следует создать проект с отметкой всех точек водослива и сантехприборов. Он поможет определиться с необходимым количеством фитинговых деталей.
  • Материал соединительных элементов должен быть аналогичен тому, из которого сделаны канализационные трубы.
  • Для стыковки металлической части трубопровода с полимерным ответвлением понадобятся фасонные детали под резьбовое соединение с одного края.
  • Желательно приобретать фитинговые элементы того же производителя, что и отрезки труб. При закупке изделий следует обращать внимание на точное совпадение по размерам.

С увеличением количества фитингов, устанавливаемых на трубопровод, возрастает вероятность появления заторов. Старайтесь предельно упростить магистральную геометрию, а фитинги устанавливайте так, чтобы обеспечивалось свободное отведение воды.

Рекомендации по монтажу

Для обустройства канализации из пластика достаточно использования раструбных или склеиваемых фасонных элементов без применения дорогого оборудования для проведения газо- и электросварочных работ. При этом нужно учитывать определенные нюансы:

  • Резку деталей из полимера выполняйте пилой с мелким зубом или отрезком троса. Такой инструмент позволяет оставить на кромке среза минимальные задиры.
  • После резки проведите обработку кромки спила. Ликвидация заусенцев способствует предотвращению засорений и обеспечит плотную стыковку деталей.
  • Если на месте стыка образовались пустоты, обработайте их клеем, используя кисточку.

При применении склеиваемых фитинговых элементов соединяемые участки вначале обезжиривают, после чего наносят клей. Состав равномерно намазывается кисточкой, избытки вытираются ветошью.

Если приобретены детали с уплотнителем из резины, на соединяемые поверхности перед сборкой наносят силиконовый герметик, что уменьшит риск возникновения протечек.

Вставлять трубу надо не до упора, а так, чтобы сформировался сантиметровый компенсационный зазор. До этого проведите предварительное соединение и отметьте на трубе глубину ввода.

Фасонные части для полиэтиленовых и полипропиленовых канализационных труб могут присоединяться к магистрали не только раструбным способом, но и методом горячей сварки. Он имеет свои особенности:

  • Если сечение трубных отрезков и фасонных деталей меньше 50 мм, можно воспользоваться бытовым паяльным аппаратом.
  • Для монтажа труб большого диаметра понадобится агрегат с центровкой.
  • Армированные алюминием трубные отрезки до сварки зачищаются торцевателем либо шейвером на глубину пайки.

Паяльным аппаратом нагревают торцы, что приводит к их размягчению. Свариваемые детали прижимают торцевыми поверхностями друг к другу, постепенно усиливая давление. До момента охлаждения шва важно не двигать трубы и фитинги, чтобы не допустить смещения. Соединение получается максимально крепким, так как связь деталей происходит на молекулярном уровне.

Правильный выбор фитингов и грамотный монтаж трубопровода – гарантия долгого срока службы как самих фасонных элементов, так и всей системы.

Фитинги для канализационных труб — виды и назначение

На современном строительном рынке продаются трубы из разных полимерных материалов:

  • полипропилена;
  • полибутилена;
  • полиэтилена;
  • поливинилхлорида (ПХВ).

Полимерные канализационные трубы и фитинги устойчивы ко многим агрессивным средам, отличаются простотой монтажа, легкостью и долговечностью.

При монтаже систем отвода стоков фитинги для канализационных труб применяют без использования специального дорогостоящего оборудования для выполнения газовой и электросварки.

Канализационные системы из поливинилхлорида

Относительно недавно при обустройстве канализации в собственных и многоэтажных домах задействовали чугунную продукцию и металлические фитинги. Для проведения монтажных работ необходимо было применять разную сварку, в основном это была электросварка.

Но сегодня при создании наружных и внутренних канализационных сетей берут ПВХ трубы и фитинги для канализации (как они выглядят видно на фото). Использование комплектующих изделий, изготовленных из полимерных материалов, способствует решению многих задач по созданию инженерных коммуникаций и трубопроводов (прочитайте также: «Трубы ПВХ для канализации — технические характеристики и варианты монтажа»). Также их применение значительно удешевило обустройство канализационной системы.

Читайте также:  Фильтры Аквафор Викинг: плюсы и минусы устройств

Современные канализационные трубы ПВХ и фитинги имеют следующие преимущества:

  • небольшой вес – этот нюанс имеет большое значение при планировании прокладки канализационных систем. Легкие изделия существенно облегчают процесс доставки продукции и проведение монтажных работ;
  • долговечность – в среднем канализационные комплектующие изделия, в том числе фитинги для ПВХ труб канализации, способны прослужить 30-40 лет. Правда некоторые производители утверждают, что их продукция имеет полувековой срок эксплуатации. Дело в том, что эти трубы и фитинги устойчивы к воздействию ультрафиолета, повышенной влажности, воздействию разных агрессивных сред, изменениям температуры. Внутренняя поверхность этих изделий не зарастает отложениями и не покрывается коррозией;
  • простота монтажа — все элементы канализационной системы приходится собирать в единую конструкцию вручную. Не требуется применение электрической и/или газовой сварки. Между собой ПВХ канализационные трубы и фитинги соединяют по аналогии с конструктором. Выполнить монтаж можно своими руками, без проведения специальной подготовки;
  • большой ассортимент – сейчас производители выпускают фитинги для канализационных труб ПВХ в различных вариациях, и это позволяет выполнить установку канализационной системы наивысшего уровня сложности;
  • доступная стоимость продукции.

Что представляют собой канализационные фитинги

Современные фитинги для канализационных труб – это обязательные элементы канализационных трубопроводов.

  • для соединения в единую конструкцию комплектующих изделий при обустройстве канализации в доме или квартире;
  • для присоединения сантехнического оборудования к главной магистрали, отводящей стоки.

Область применения фитингов для канализационных труб

В настоящее время канализационные трубы и фитинги пластиковые чаще всего задействуют при обустройстве внутренней канализации в зданиях и строениях разного назначения:

  • для постоянного отвода канализационных стоков при условии, что температура жидкости не превышает 80 градусов;
  • для кратковременного отвода сточных вод (на протяжении не более одной минуты), температура которых составляет не более 95 градусов.

Трубы и фитинги для канализации из поливинилхлорида также разрешается использовать для перемещения химических стоков, если их pH равен от 2 (кислая среда) до 12 (среда щелочная). Если канализационная система будет использоваться для отвода промышленных стоков, не прошедших очистку, необходимо убедиться в ее устойчивости к влиянию химических реагентов. Зная, как соединить канализационные пластиковые трубы правильно, можно самостоятельно, с помощью фитингов, выполнить все работы.

Разновидности фитингов для канализации

Фитинги для канализационных труб ПВХ в зависимости от типа канализационной системы бывают предназначены:

  • для монтажа во внутренних системах;
  • для применения во внешних сетях.

В зависимости от способа соединения фитинги и трубы делятся на:

  • изделия, соединяющиеся «под резиновое кольцо»;
  • элементы под клеевой способ соединения без применения уплотнительных колец.

Фитинги «под резиновое кольцо» для внутренней канализации из ПВХ

Для обустройства внутренней канализации производители выпускают такие фитинги для пластиковых канализационных труб «под резиновое кольцо»:

  1. Муфта. В продаже имеется несколько ее разновидностей — ремонтная полнопроходная и с упором.
  2. Редукция. Ее используют, когда размеры канализационных труб и фитингов не совпадают и при переходе с чугунной трубы на пластиковое изделие. Естественно, нужно учитывать размеры канализационных труб из пластика при выборе комплектующих.
  3. Ревизия с крышкой – нужна для выполнения очистных мероприятий.
  4. Тройник. Может иметь угол 45°, 67° или 90°.
  5. Двухплоскостная крестовина. Бывает с углом 45° и 90°. Ее используют при раструбах разного диаметра.
  6. Одноплоскостная крестовина. Может иметь угол 45° и 90°.
  7. Отвод. Производится с углом 30°, 45° и 90°.
  8. Заглушка.
  9. Патрубок компенсационный.

Фитинги «под резиновое кольцо» для наружной канализации

Когда создается наружная канализация — трубы и фитинги соединяют «под резиновое кольцо» с применением следующих элементов:

  1. Муфта.
  2. Отвод. Может иметь угол, равный 15°, 30°, 45°, 67° и 90°.
  3. Двухраструбный отвод (90°). У него с двух сторон присутствуют резиновые кольца.
  4. Тройник. Продается с углом 45°, 67° или 90°.
  5. Трехраструбный тройник с углом 90°.
  6. Редукция. Ее применяют для перехода с трубы одного диаметра на изделие с другим диаметром.
  7. Заглушка.
  8. Одноплоскостная крестовина. Может иметь угол 90°.
  9. Ревизия с крышкой.
  10. Клапан обратный. Его устанавливают на трубопровод, проложенный горизонтально с уклоном 2 сантиметра на один метр.
  11. Двухколенный сифон.

Фитинги под клеевой способ для канализации

Для соединения элементов канализации клеевым способом используют фитинги для канализационных труб ПВХ, которые одинаковы как для внутренней, так и для наружной сети:

  1. Муфта.
  2. Отвод. Может иметь угол 30°, 45°, 87° и 90°.
  3. Тройник. Производится с углом 45°, 67° и 90°.
  4. Ревизия с крышкой.
  5. Редукция (переходник).
  6. Заглушка.
  7. Двухплоскостная крестовина. Может быть с углом 45° и 90°.
  8. Седелка под клей с раструбом с углом 90°.
  9. Седелка под клей, имеющая гладкий конец. Угол 90°. Этот элемент служит для врезки в стояки канализации.

Советы по выполнению монтажных работ

Когда монтируют фитинги для труб ПВХ для канализации необходимо придерживаться таких рекомендаций:

  • резать ПВХ изделия нужно при помощи пилы с мелкими зубьями, поскольку именно данный инструмент оставляет на месте спила самые меньшие задиры. Также для резки можно брать отрезок троса, оснащенный двумя ручками;
  • затем следует обработать получившуюся кромку на спиле. Удаление шероховатостей и неровностей предотвратит образование засоров и создаст плотное соединение между элементами;
  • зачистку и склеивание производят насухо;
  • при образовании на участке соединения пустот их нужно обработать клеем, нанеся его кистью.

При условии правильного проведения монтажных работ трубы и фитинги для прокладки канализационной сети прослужат указанный производителем срок. Читайте также: «Заглушка на канализационную трубу должникам — как её устанавливают, как убрать самостоятельно».

Виды и правила монтажа канализационных фитингов

Трубопровод для водоотведения может быть любой сложности в зависимости от здания, в котором он располагается, или территории, по которой проходит. Для соединения труб применяют фасонные элементы – фитинги.

Разнообразие их типов, видов и размеров позволяет провести канализацию нужной формы и оснастить ее всем необходимым.

Назначение канализационных фитингов

Фитинги используются на тех участках системы, где необходимо:

  • соединить части трубопровода;
  • выполнить поворот;
  • герметично закрыть конец трубы.

Материалы, из которых изготавливают фитинги:

  • нержавеющая сталь,
  • бронза,
  • чугун,
  • хромированный металл,
  • полипропилен,
  • полиэтилен,
  • полибутилен,
  • поливинилхлорид.

Металлические трубопроводы долго служат, но при этом комплектующие к ним дороги, а монтаж сложен. Все чаще при возведении жилых и нежилых зданий проводят канализацию с использованием труб и фитингов из полимеров – они доступнее, проще в сборке и обслуживании.

Обратите внимание! При ремонте участка чугунных или стальных коммуникаций в старых домах используют полимерные соединительные элементы, дополнительно доработанные для соединения с металлическими трубами.

Типы фитингов

Фасонные элементы различаются в зависимости от способа их соединения и типа канализации.

  • обжимной – деталь имеет одно или два обжимных кольца для надежной герметизации;
  • фланцевый – труба и фасонный элемент имеют на концах площадку с отверстиями под болты;
  • разъемный с накидной гайкой – используется в случае, когда нужно исключить вращение труб при монтаже;
  • резьбовой – имеет на концах резьбу, используется в металлических фитингах и полимерных, предназначенных для соединения труб из различающихся материалов;
  • американка – подтип соединения, совмещающий резьбу на концах элемента и накидную гайку;
  • сварной – неразъемное соединение металлических или полимерных труб соединенных встык или внахлест;
  • раструбный — детали соединяются внахлест с использованием уплотнительных колец;
  • клеевой.

Наиболее часто для монтажа системы водоотведения применяются трубы и соединительные детали из полимерных материалов двух последних типов соединения.

Виды фитингов для внутренней и внешней канализации

По назначению фасонные элементы делят на детали:

  • для внутренней канализации,
  • для внешней канализации.

Внутренняя канализация служит для сбора и выведения стоков бытовых и сантехнических приборов, а внешняя – для последующей транспортировки стоков от жилья или нежилых зданий к очистным сооружениям.

Таблица №1. Канализационные фитинги.

Обратите внимание! Фитинги, соединяемые клеевым способом, также имеют особенности конфигурации, но от типа канализации это не зависит.

При монтаже желательно избегать большого количества муфт, поскольку именно на соединенных ими участках чаще всего случаются засоры.

Читайте также:  Деревья, кустарники и цветы в ландшафтном дизайне

Размеры

Размер соединительных элементов должен соответствовать размеру труб.

Например, диаметр элементов для подключения унитаза к стояку должен быть не меньше сечения выпускного отверстия. Для внешней канализации используют муфты, отводы и тройники с сечением от 110 до 400 мм, сифоны и обратные клапаны – от 110 до 220 и 250 мм соответственно.

При монтаже внутренней канализации используют трубы и фитинги диаметром от 50 до 200 мм.

Для вывода сточной воды из посудомоечной или стиральной машины достаточно сечения трубы и фитингов в 25 мм.

Обратите внимание! Для удобства монтажа трубы для внутренней и внешней канализации окрашивают: для внутренней – в серый цвет, для внешней – в оранжевый, чтобы легче было их обнаружить под землей.

Рекомендации по применению и монтажу

От качественного соединения труб при монтаже канализации зависит, насколько хорошо будет справляться система водоотведения со своей задачей.

Чтобы трубопровод был надежен, долговечен и безопасен, нужно соблюдать следующие рекомендации:

  • По возможности следует выбирать трубы и фитинги одного производителя, обращать внимание на точное совпадение размеров соответствующих элементов.
  • Трубы для внутреннего и внешнего трубопровода следует выбирать соответствующих размеров, чтобы слишком высокое давление сточных вод не стало причиной порыва труб.
  • Концы соединяемых труб должны быть ровными. Для этого полипропиленовые трубы нарезают либо труборезом, либо пилой с мелкими зубьями или болгаркой, оставляющими минимум зазубрин. Затем кромку спила обрабатывают наждачной бумагой или напильником. Причем резать и зачищать можно только сухую трубу.
  • Необходимо обеспечить максимальную плотность соединений, чтобы избежать протечек. Стыки склеиваемых фитингов предварительно обезжиривают, затем наносят клей и стыкуют детали. Излишки клея насухо вытирают ветошью. Используя фитинги с уплотнителем, поверхность в местах соединения покрывают силиконовым герметиком. Прижимают детали не плотно, а оставляя зазор в 1 см для образования компенсационного зазора. Для этого нужно произвести предварительные замеры и отметить на трубе границу вхождения.
  • По возможности следует избегать прямых углов, лучше заменить одно колено в 90 градусов на два по 45.
  • Чем больше в системе поворотов и фасонных элементов, тем больше мест засорения. По возможности следует упростить геометрию канализации, а раструбы располагать так, чтобы обеспечить свободный отток воды.

Фитинги для канализационных труб: размеры, виды, характеристики

Хотите узнать, что из себя представляют фитинги для канализационных труб, их размеры, разновидности и характеристики? Устраивайтесь по удобнее, обо все порядку в данной статье.

Основу любой канализации составляют прямые трубы разного диаметра. Однако, конфигурация зданий и сооружений не позволяет прокладывать только прямые линии. Необходимо изменять направление, диаметр каналов, соединять или разветвлять участки системы. Для этого созданы дополнительные элементы, иначе называемые фитинги для канализационных труб. Это важнейшие компоненты, без которых создание системы станет невозможным. О них необходимо поговорить подробнее.

Разновидности канализационных фитингов

Существует несколько разновидностей канализационных линий:

  • пластиковые;
  • чугунные;
  • керамические;
  • асбоцементные.

Все эти разновидности имеют собственные характеристики, плюсы и минусы. Под каждый тип выпускаются свои фитинги для труб канализации. Преобладающим вариантом является пластиковая система, которая быстро монтируется, имеет малый вес и низкую стоимость. Основным достоинством этих каналов считается высокая скорость сборки. Канализационные трубы и фитинги ПВХ (или полипропиленовые) имеют два варианта соединения:

  • под резиновое кольцо;
  • под клей.

Чаще всего применяют изделия из ПВХ с присоединительным элементом в виде резинового кольца, поскольку сборка таких линий не составляет труда даже абсолютно неподготовленному человеку.

Фитинги для канализационных труб ПВХ выпускаются в соответствии с действующими размерами труб. Их конструкция позволяет изменить направление, соединить линии встык или сделать ответвление канала. В продаже имеются:

  • муфта. Используется для прямого соединения двух одинаковых каналов;
  • редукция. Элемент, Действующий по принципу муфты, но предназначенный для стыковки труб разного диаметра;
  • ревизия. Это род муфты с отверстием в центральной части. Оно плотно закрыто резьбовой крышкой и применяется для проведения прочистки или иных работ;
  • тройник. Обеспечивает прямой проход и отвод под углом 45° или 90°;
  • крестовина(иное название — четверник канализационный). Это большая группа фитингов, способных соединять линии в одной плоскости или с пересечением, предназначенная для присоединения каналов одинакового или разного диаметра;
  • отвод. Фитинг, обеспечивающий изгиб линии на 30°, 45° или 90°;
  • компенсационный патрубок. Нужен для замены вырезанного дефектного участка, способен компенсировать тепловое расширение линии;
  • заглушка. Устанавливается на свободном торце трубы и обеспечивает герметичность внутренней полости канала;
  • обратный клапан.Препятствует перемещению стоков в обратном направлении;
  • вентиляционный клапан.Предназначен для нормализации давления воздуха внутри системы, предохраняет гидрозатворы сантехники от срыва.

Существуют также гибкие соединения, состоящие из эластичного гофрированного участка трубы. Они используются в случаях, когда угол стыка линий нестандартный и требует подгонки по месту.

Фитинги для внутренней части системы

Фитинги для канализации, размещенной внутри здания, имеют серый цвет. Это позволяет легко отличить их от других элементов и не допустить путаницы. Материал труб и фитингов для внутренних канализационных линий должен совпадать, поскольку здесь постоянно производится сброс горячей воды.

Размеры присоединительных патрубков в точности совпадают с параметрами труб, что облегчает сборку и исключает ошибки при покупке фурнитуры. Для монтажа продаются специальные хомуты из металла или пластика, позволяющие фиксировать каналы на стене или на полу.

Если используются клеевые соединения, необходимо давать некоторое время для застывания состава. Соединения под резиновое кольцо можно эксплуатировать тотчас после установки. Некоторые источники рекомендуют усиливать стыки герметиком или обматывать их снаружи специальной лентой. Однако, подобные фитинги вполне могут работать без дополнительных мер.

Наружные фитинги

Для сборки наружных частей системы используются оранжевые канализационные трубы и фитинги, размеры которых соответствуют принятым стандартам. Наиболее распространенная разновидность — образцы диаметром 110 мм. Наружные части системы располагаются под землей и выдерживают немалые механические нагрузки. Горячей воды в них практически не бывает, поэтому основной упор делается на кольцевую прочность и морозоустойчивость. Монтаж таких труб может производиться в зимнее время, поэтому пользователи предпочитают фитинги под резиновое кольцо. Элементы под клеевое соединение тоже используются, но не пользуются высоким спросом из-за сложности сборки.

Состав элементов наружной канализации мало отличается от номенклатуры внутренних линий. Он дополнен двухколенным сифоном, образующим гидрозатвор и не пропускающим канализационные газы. Установка такого устройства допускается только при погружении системы ниже глубины промерзания, иначе жидкость превратится в пробку из льда.

Вам также может понравиться:

Характеристики и размеры

Размеры канализационных фитингов полностью соответствуют диаметру пластиковых труб. Для канализации важными параметрами являются:

  • внутреннее сечение труб;
  • внешний диаметр;
  • толщина стенок;
  • длина рабочей части;
  • кольцевая жесткость.

Примечательно, что последний параметр применим только для пластиковых трубопроводов. Для чугунных разновидностей он не считается важным. В то же время, толщина стенок является специфическим показателем керамических, асбоцементных и чугунных видов канализации. Пластиковые трубы и фитинги имеют сравнительно тонкие стенки. Для элементов внутренней канализации этот параметр составляет 2,2 мм, а для наружных — 3,5 мм.

Существующие виды фитингов имеют собственные значения внутреннего и наружного диаметра, соединительных элементов и длины корпуса. Для выполнения проектных работ имеется таблица, где сведены в единую систему характеристики всех доборных элементов. Когда необходимо узнать точные размеры фитингов канализационных труб ПВХ, таблица поможет определить все нужные значения. Это важно, так как соединительные компоненты не подлежат изменению параметров. Когда требуется подогнать общую длину ветки, позволяется обрезать только трубопроводы.

Существует каталог канализационных деталей, в котором сведены размеры канализационных фитингов ПВХ, таблица параметров доборных элементов для внутренних и наружных участков системы и прочие данные. Он удобен в случаях, когда необходимо соединить чугунную и пластиковую ветки.

Рекомендации по монтажу

Сборка канализации заключается в соединении труб и фасонных изделий. Чаще всего используются элементы под резиновое кольцо. Для подключения надо лишь вставить свободный конец трубы в раструб и продвинуть его внутрь до упора. Если используется сквозная муфта, ее сначала полностью одевают на одну часть трубопровода, совмещают трубы вместе и передвигают муфту так, чтобы стык оказался внутри корпуса.

Читайте также:  Набор для барбекю: какие инструменты вам необходимы?

Если резина слишком тугая и соединять элементы трудно, используют жидкие моющие средства — мыло или шампунь. Ими смазывают свободный конец, после чего соединять элементы становится гораздо легче.

Если используются клеевые соединения, состав наносится на внутреннюю часть раструба, после чего вставляется свободный конец трубопровода. Необходимо соблюдать последовательность сборки, чтобы не пришлось разбирать уже зафиксированные элементы.

Видеообзор:

Фитинги для канализационных труб

Старые канализационные системы, изготовленные из чугунных труб, имеют ряд недостатков. Главными из них является стоимость и сложность монтажа. На смену им пришли изделия из поливинилхлорида (ПВХ). Полимерные трубы устойчивы к воздействию агрессивных сред, легки в монтаже и долговечны. Использование пластиковых канализационных фитингов позволяет подключать к системе трубы меньшего диаметра и изменять направление их прокладки.

Назначение канализационных фитингов и материал изготовления

Фитинги являются элементами канализационной системы и предназначены для соединения отдельных деталей в единый трубопровод и подключения к нему сантехнических приборов.

Для изготовления фасонных частей используются следующие материалы:

  • полипропилен;
  • полибутилен;
  • полиэтилен;
  • поливинилхлорид.

Наиболее часто используются изделия из ПВХ и полипропилена (ПП).

Преимущества фитингов из полипропилена

Чаще всего изделия из ПП применяют для внутренних безнапорных канализационных систем.

Достоинствами материала являются:

  • сохранение физических свойств после замерзания среды;
  • удобство и простота монтажа;
  • возможность транспортировки горячих (65°С) стоков;
  • длительный (до 50 лет) срок службы;
  • небольшая стоимость (на 20-25% ниже, чем у изделий из ПВХ);
  • высокая ударная стойкость.

В связи с тем, что ПП и ПВХ имеют разные коэффициенты температурного расширения, не рекомендуется использовать в трубопроводах элементы, изготовленные из разных материалов. Полипропиленовые фитинги достаточно морозостойки, поэтому могут использоваться как для внутренней, так и для наружной канализации.

Типы канализационных фитингов

Фурнитуру, изготовленную из полимерных материалов, можно условно разделить на 2 части:

  • ту, что применяется для внутренних систем отвода бытовых и промышленных стоков;
  • ту, что находит наружное применение.

Причем фитинги для канализационных труб ПВХ, используемых внутри помещения, нельзя использовать для магистралей, прокладываемых снаружи.

По способу монтажа фасонные части делятся на:

  • изделия, соединяемые с использованием резинового уплотнительного кольца;
  • элементы, монтируемые при помощи склеивания без применения уплотнителей.

Оба вида соединений позволяют достичь необходимой герметичности и не уменьшают прочность канализационного трубопровода.

Для внутренней части системы

Трубы и фитинги, предназначенные для монтажа внутриквартирной фановой системы, выпускаются в ограниченном сортаменте. Они представляют собой изделия, изготовленные из ПВХ серого цвета. Это является отличительной чертой элементов, предназначенных для внутреннего использования. Трубы и фитинги выпускаются 2 типоразмеров: 50 мм и 100 мм. От наружных коммуникаций они отличаются низкой морозостойкостью и невозможностью транспортировки стоков температурой более 45°С. Отсутствие армирования уменьшает сопротивляемость внешним нагрузкам.

Сортамент фитингов почти не отличается от такового у фасонных изделий, применяемых во внешних инженерных сетях. Имеются такие же отводы, редукции, ревизии, муфты и патрубки для внутренней канализации. Среди фасонных частей имеется компенсационный патрубок, который не применяется в наружных сетях.

Его назначение заключается в подгонке длины вертикального стояка канализации в зависимости от высоты помещения. Изделие по форме напоминает муфту, на одном конце которой вместо раструба имеется гладкая зауженная часть трубы.

Наружные фитинги

Продукция, предназначенная для внешних коммуникаций, отличается от стандартной повышенной прочностью и широким диапазоном температур транспортируемых стоков. Фитинги и трубы выполнены из полимерных материалов и имеют терракотовую окраску. В связи с тем что изделия могут применяться для монтажа магистральных трубопроводов, их диаметр колеблется от 90 до 500 мм.

Для наружного монтажа используются следующие виды фитингов:

  1. Муфты. Представляют собой изделие с двумя раструбами на концах. Используются для соединения двух отрезков одной трубы при проведении ремонта.
  2. Отводы. Имеют форму колена с раструбом на одном конце и служат для изменения направления трассы инженерной сети. Угол поворота раструба может составлять 30°, 45°, 60° и 90°.
  3. Тройники и крестовины. Применяются для разъединения или объединения двух или трех потоков. Эти фитинги имеют оптимизированный внутренний радиус, благодаря чему сопротивление движению среды не увеличивается, а скорость потока не снижается. Резиновые сальники, установленные в горловинах, обеспечивают требуемую герметичность и прочность соединения.
  4. Редукции. Предназначены для соединения труб разного диаметра. Могут быть похожи на муфту, у которой с одного конца имеется патрубок меньшего размера, или на отвод, в тело которого врезан отрезок трубы с раструбом другого диаметра.
  5. Заглушки. Применяются для глушения тупиковых участков трубопроводов и неиспользуемых подсоединений.
  6. Переходы с пластика на чугун. Детали с разным диаметром (110/124 мм) используются для подключения квартирной системы к домовому стояку.
  7. Ревизии. Выполнены в форме проходного тройника со съемной заглушкой на боковом ответвлении. Служат для прочистки засорившихся участков фановой системы.
  8. Обратные клапаны. Служат для обеспечения движения стоков в одном направлении. Устанавливается в местах, где невозможно обеспечить требуемый уклон трубопровода. Для обслуживания клапана обустраивают колодец либо монтируют ревизию.

Если предполагается периодический сброс в канализацию химически активных веществ (кислот или щелочей), то необходимо применять продукцию, предназначенную для этих целей. Использование стандартных элементов может привести к быстрому разрушению системы и попаданию в почву вредных веществ.

Характеристики и размеры

Фитинги для канализационных систем изготавливаются из:

  • металла (чугуна);
  • поливинилхлорида;
  • полипропилена.

По типу монтажа они подразделяются на:

  • фасонные части (раструбные), которые уплотняются при помощи резинового кольца для безнапорных сливных систем;
  • изделия с резьбовым соединением для подключения сифонов сантехнических приборов;
  • фитинги, монтируемые на клей;
  • соединительные элементы под сварку.

Стандартные размеры канализационных фасонных изделий приведены в таблице:

Для внутренней канализации
Диаметр фитингаТолщина стенки
50 мм1,8 мм
110 мм2,2-3,2 мм
Для наружной канализации
110 мм3,4 мм
160 мм4,7 мм
200 мм5,2 мм
315-630 ммдо 15 мм

Муфты и тройники для труб из сшитого полиэтилена имеют меньший диаметр, который составляет 16-40 мм.

Рекомендации по применению и монтажу

Сборка фасонных изделий ПВХ может осуществляться двумя способами:

  • путем герметизации стыков уплотнительными кольцами;
  • посредством склеивания стыкуемых деталей.

Соединения первого типа разборные, при необходимости легко демонтируются. Во втором случае стыковочный узел придется вырезать.

Сборку изделий с резиновыми кольцами проводят в такой последовательности:

  1. Очищают соединяемые поверхности деталей от пыли и грязи.
  2. Правильно устанавливают уплотнительное кольцо в пазе раструба.
  3. Замеряют и отмечают на стенке трубы глубину расположения сопрягаемых деталей.
  4. Обрабатывают уплотнительное кольцо и поверхность внутри раструба силиконовым герметиком.
  5. Соединяют детали, ориентируясь на нанесенные отметки.

При монтаже фитинги устанавливают так, чтобы часть трубы без раструба располагалась в направлении движения стоков. Тогда поток жидкости не встретит на своем пути помех в виде выступающей кромки. Такое расположение деталей снизит до минимума вероятность образования засоров.

Для качественного соединения и герметичности склеиваемых элементов используют составы “Марс”, “Феникс” и др. Обезжиривают поверхности специальными жидкостями этих же или других марок.

Для склеивания деталей необходимо:

  1. Подготовить деталь требуемой длины, при необходимости обрезать.
  2. С обеих сторон сделать фаску при помощи напильника или наждачной бумаги.
  3. Очистить склеиваемые поверхности от грязи и пыли.
  4. Обработать сопрягаемые участки растворителем.
  5. Нанести кисточкой клей на внутреннюю часть фитинга и наружную поверхность участка трубы.
  6. Аккуратно соединить детали и дать соединению высохнуть.

Материал для склеивания деталей ПВХ огнеопасен, поэтому при работах необходимо выполнять требования пожарной безопасности. Минимальное время высыхания деталей составляет 0,5 часа и возрастает с увеличением диаметра. Если клей не высох, положение сопрягаемых элементов можно изменить. После высыхания состава неправильно установленный фитинг обрезают и устанавливают новый.

Рейтинг
( Пока оценок нет )
Загрузка ...
