Насадка-заклепочник на шуруповерт является удобным дополнением к штатной комплектации электроинструмента. С ее помощью можно обеспечить быструю и качественную установку заклепок на предметах быта или при монтаже металлоконструкций. Монтируется приспособление с зажимом в стандартном патроне ручного электроинструмента. В отличие от не слишком дешевого заклепочника, насадка обходится относительно недорого, можно варьироваться по типу применяемых фиксаторов. О том, по каким критериям стоит выбирать адаптер для резьбовых заклепок и гаек для шуруповерта, читайте в статье.

Изготовленная промышленным способом насадка-заклепочник на шуруповерт применяется для фиксации на поверхности металла различных дополнительных приспособлений, крепления деталей между собой. Основным назначением изделия является его применение в:

  • сборке мебельных конструкций;
  • авторемонтных работах;
  • монтаже систем кондиционирования и вентиляции.

Основное назначение

В зависимости от функциональных возможностей, заклепочники могут справляться с креплением элементов различного диаметра. Подходят они к патронам большинства аккумуляторных и питающихся от сети шуруповертов с рабочим напряжением от 10,8 Вольт и крутящим моментом от 11 Нм. При выборе и покупке следует уделять внимание поддерживаемому типоразмеру заклепок. Наиболее ходовыми считаются М6, М8, М10. Для работы в особенно сложных условиях стоит обзавестись не только прямыми, но и угловыми насадками.

Все насадки, предназначенные для монтажа заклепок при помощи шуруповерта, подходят для работы с металлическими отрывными, тяговыми и резьбовыми элементами. Эти виды крепежа имеют определенную классификацию.

  1. По форме кромки. Бортик может быть утепленным или стандартным, иметь увеличенную площадь или суженый край. Все зависит от конкретных условий применения и особенностей изделия.
  2. По типоразмерам. Диаметр и длина заклепки могут иметь различные параметры. В первую очередь нужно обеспечить совпадение типоразмера отверстия в деталях с диаметром соединительного элемента.
  3. По выбору материала. Медные, стальные, алюминиевые, нержавеющие – выбор достаточно широк. Все зависит от условий эксплуатации изделия, и ряда других показателей.
  4. По способу развальцовывания. Резьбовые элементы считаются разъемными, позволяют при необходимости без особенных усилий разъединить детали. Вытяжные заклепки бывают тяговыми и отрывными, отличаются быстротой и простотой установки.

Определившись с разновидностями крепежа, подобрать насадку-заклепочник к шуруповерту будет гораздо легче.

Принцип работы

Выбирая насадку для заклепок, нужно обязательно уделить внимание способу ее крепления. Для успешного функционирования изделия необходимо проверить соответствие типоразмеров посадочной площадки адаптера и самой заклепки. Если они совпадают, можно переходить к установке насадки. Для этого ее помещают в шестигранник патрона, включают режим реверса в шуруповерте и одновременно проводят зажим ключом.

После этого можно вставить заклепку в отверстие, а шуруповерт переключить на прямое вращение в правую сторону. Насадка плотно прижимается к головке устанавливаемого изделия. Вращение производится до тех пор, пока не завершится вальцевание краев. О нем сообщит щелчок, звучащий достаточно характерно. После этого вал снова вращается реверсивно несколько секунд (до извлечения стержня из насадки). Адаптер снова готов к работе.

Как выбрать приспособление для резьбовых гаек?

Насадка-заклепочник, предназначенная для установки на шуруповерт для гаек с резьбовым соединением, ориентирована на применение при соединении листовых материалов. Она удобна при монтаже заборов и кровельных покрытий, где создание достаточного числа витков резьбы иными способами невозможно. Среди всех доступных вариантов наиболее актуальными считаются модели профессиональной направленности. Диапазон типоразмеров бытовых заклепочников чаще всего ограничен показателями М2-М4.

Имеет значение и принцип действия. Наиболее часто для резьбовых гаек подбирают варианты с установкой заклепки путем ее вкручивания по резьбовому каналу. Кроме того, существует вариант с поступательным воздействием штока, вводящего изделие в резьбу. При выборе насадки нужно обращать внимание на мягкость материала, для которого она предназначена. Варианты для цветных металлов не справятся со стальными конструкциями.

Характеристики, необходимые для работы

Специальная заклепочная насадка на шуруповерт должна иметь следующий набор характеристик:

  • адаптированность к работе с элементами различной длины (в среднем этот показатель варьируется от 100 до 200 мм);
  • допуск к работе с материалами (выделяют варианты для мягких сплавов и твердой стали);
  • соответствующий диаметр заклепки, подлежащей монтажу (может варьироваться в диапазоне М2,5-10);
  • оптимальный тип корпуса (цельнометаллический или комбинированный, с полимерными включениями, более легкий);
  • правильное крепление адаптера (обычно оно унифицировано под стандартное посадочное место головки шуруповерта).

Сам шуруповерт также должен соответствовать определенным требованиям. В нем должна присутствовать функция реверса. Рабочие показатели напряжения должны достигать 14,4V. Облегчить работу помогает наличие возможностей для монтажа насадки непосредственно внутрь шестигранника вала. Сама оснастка получается менее габаритной и более функциональной.

Как выбрать адаптер?

Выбирая адаптер, стоит обратить внимание на его хвостовой элемент, который будет крепиться в патроне электрошуруповерта. Если это крепление не совпадает, потребуется монтаж дополнительного переходника. Универсальные модели выпускают преимущественно европейские и азиатские производители. Среди наиболее популярных марок можно выделить Absolute, Rivedrill в удобных унифицированных корпусах, не утяжеляющих патрон электроинструмента. Не имеет значения и тип привода – даже пневматические модели будут успешно выполнять свои задачи.

В обязательный комплект поставки должен входить специальный ключ, фиксирующий патрон в стационарном положении при реверсивном вращении. Absolute производит заклепочники в виде насадок, пригодных для монтажа резьбовых и вытяжных соединений. Если приобретаются товары иных брендов, совместимость лучше уточнить заранее.

Особенности ухода

Чтобы выбранная насадка-заклепочник длительное время сохраняла свою работоспособность, стоит уделить внимание тщательному уходу за ней. Процесс обслуживания включает ряд действий.

  1. Важно тщательно удалять все остатки заклепок из корпуса насадки после выполнения каждой операции.
  2. Следует производить периодическую смазку области прижимных губок, используемых в конструкции насадки для предотвращения их ускоренного износа.
  3. Необходимо изучать уровень износа, определяющего пригодность зажимного узла к дальнейшему использованию. При стачивании металла надежность крепления снижается.
  4. При первом использовании следует тщательно очистить поверхность изделия от консервирующей смазки. Это необходимо для предотвращения заклинивания ножки используемой заклепки внутри конструкции патрона.

Грамотный уход позволит продлить срок службы адаптера. Кроме того, обязательно нужно изучить дополнительные рекомендации, представленные производителем в паспорте конкретной модели.

Правильно выбранная насадка-заклепочник позволит значительно разнообразить функциональные возможности обычного бытового шуруповерта. С ее помощью можно производить домашние работы или выполнять несложные задачи на участке. Стоит такое дополнительное приспособление недорого, при этом оно вполне покрывает потребности мастера-непрофессионала в специализированном инструменте.

Про насадки-заклепочники на шуруповерт смотрите в следующем видео.

Насадки-заклепочники на шуруповерт: особенности и советы по выбору

Итак, вас заинтересовал относительно молодой вид заклёпочного инструмента — насадка на шуруповёрт для установки вытяжных заклёпок. Первым делом в глаза бросается, невысокая, по сравнению с профессиональной силовой заклёпочной техникой, стоимость насадки и возможность значительно облегчить ручной труд, ведь необходимое для установки заклёпок усилие сообщается за счет сверлильного инструмента. Основные преимущества насадок на шуруповёрт для установки заклёпок мы коротко рассмотрели в статье “Насадка заклёпочник | Новое применение шуруповёрта”. Сегодня мы хотим остановиться более подробно на насадках для установки вытяжных заклёпок, рассмотреть их устройство, разобраться с выбором и настройкой силового инструмента для работы с насадками, а также обозначить некоторые моменты, которые помогут продлить срок службы насадки и получить качественное и надёжное заклёпочное соединение.

Если вы профессионал и ищите инструмент для интенсивного использования в области строительства или производства, данная статья для вас будет не очень полезной. Все дело в том, что насадка-заклёпочник, как вид инструмента, сама по себе является неким компромиссом между ручным заклёпочным инструментом и профессиональной заклёпочной техникой. Насадка действительно облегчает ручной труд и позволяет устанавливать бОльшее количество заклёпок за меньший промежуток времени, но при этом не стоит ожидать от нее производительности на уровне специализированного инструмента, имеющего большой ресурс и способного выдерживать жёсткий рабочий ритм. Мы регулярно сталкиваемся с запросами от организаций, подбирающих инструмент для своего предприятия, в которых они рассматривают насадку-заклёпочник стоимостью в 3000 рублей, как альтернативу профессиональному инструменту стоимостью от 50 000 и выше. Именно по этой причине, в самом начале, пока мы не углубились в детали, хочется обратить ваше внимание на тот факт, что большинство насадок-заклёпочников предназначено для бытового использования, либо для профессионального использования крайне низкой интенсивности. Исключением является профессиональный инструмент Rivedrill HighPower, который более подробно мы рассмотрим в отдельной статье.

Теперь, когда мы обозначили область применения насадок для установки вытяжной заклёпки, давайте подробно рассмотрим устройство насадок и виды силового инструмента, с которым их можно использовать.

Как использовать насадку-заклёпочник для вытяжных заклёпок

  • Установите на насадку-заклёпочник сменную насадку соответствующую диаметру заклёпки, с которой вы планируете работать.
  • Установите насадку-заклёпочник в зажимной патрон сверлильного инструмента и хорошенько затяните.
  • Переведите сверлильный инструмент в режим реверса (вращение против часовой стрелки).
  • Плавно нажмите на кнопку пуск и, удерживая насадку свободной рукой, дождитесь характерных щелчков. В этот момент губки зажимного механизма упираются в сменную насадку и расходятся в готовности принять заклёпку. Конструкция некоторых насадок предусматривает смотровое отверстие, заглянув в которое, вы можете убедиться в том, что зажимной механизм находится в исходном положении.
  • Переведите инструмент в режим прямого вращения (по часовой стрелке) и вставьте заклёпку в отверстие сменной насадки.
  • Плавным и кратковременным нажатием кнопки пуск сверлильного инструмента “подожмите” заклёпку — вытяжные губки инструмента слегка захватят стержень заклепки и заклепка не будет выпадать даже если опустить инструмент клепальной головкой вниз.
  • Вставьте заклёпку в отверстия в соединяемых материалах и плавно нажмите пуск, крепко удерживая корпус насадки свободной рукой — начнется процесс установки заклёпки.
  • В момент, когда стержень заклёпки оторвётся отпустите кнопку пуск — заклёпка установлена.
  • Переведите сверлильный инструмент в режим реверса, запустите инструмент и дождитесь выхода отработанного стержня. Характерные щелчки сообщат о том, что зажимной механизм находится в исходном положении и готов к установке следующей заклёпки.
Читайте также:  Выбираем шкаф в детскую комнату для девочки

Ознакомьтесь с ходом процесса установки вытяжной заклёпки при помощи насадки-заклёпочника на примере инструмента Rivedrill E95H:

Устройство насадки-заклёпочника для вытяжных заклёпок

Устройство вытяжной насадки — заклёпочника несложное — в нем нет мудрёных механизмов вроде редуктора. Шестигранный хвостовик, который устанавливается в зажимной патрон сверлильного инструмента переходит в резьбовой шток. По резьбе штока внутри корпуса насадки двигается картридж зажимного механизма. Внутри самого картриджа есть толкатель, мощная пружина и комплект губок (в зависимости от модели в комплект может состоять из 2 или 3 сегментов).

В момент, когда сверлильный инструмент передает крутящий момент на хвостовик насадки, а оператор удерживает корпус насадки, таким образом, чтобы он не прокручивался, картридж зажимного механизма начинает двигаться по резьбе штока. Внутри картриджа толкатель под воздействием пружины выталкивает губки вперед, которые, уперевшись в сменную насадку, подобранную под диаметр устанавливаемой заклёпки, расходятся в готовности принять отрывной стержень заклёпки (Рис.1). Затем, когда оператор запускает сверлильный инструмент в прямом режиме вращения, накручиваясь по резьбе штока, картридж зажимного механизма начинает поступательное движение в сторону от сменной насадки, в которую упирается закладная головка заклёпки. Губки зажимного механизма смыкаются на стержне заклёпки и, ухватив его при помощи поперечных насечек, начинают тянуть его, протягивая головку стержня сквозь трубчатое тело заклепки (Рис.2). Тело заклёпки расширяется, формируя обратную головку. В момент, когда заклёпка достаточно плотно обжимает соединяемые материалы, под воздействием тягового усилия, стержень заклёпки обрывается в строго определённом месте (Рис.3), оставаясь внутри клепальной головки насадки-заклёпочника. Заклёпка установлена (Рис.4). Осталось перевести сверлильный инструмент в режим реверса, вернуть зажимной механизм насадки в исходное положение и вытряхнуть отработанный стержень (Рис.5). Теперь можно приступать к установке следующей заклёпки.

какой Инструмент подойдёт для работы с насадкой-заклёпочником

Одним из преимуществ насадок-заклёпочников является их универсальность. Насадку можно использовать с любым аккумуляторным, электрическим и даже пневматическим сверлильным инструментом при условии наличия зажимного патрона и функции реверса. Насадка-заклёпочник зажимается в патрон шуруповёрта, дрели или перфоратора, как обычная бита или сверло. Установив насадку в патрон до упора надёжно зафиксируйте её, затянув зажимной патрон. Некоторые насадки, например, Rivedrill E95H имеют защитный телескопический кожух, который покрывает зажимной патрон сверлильного инструмента и обеспечивает дополнительную защиту рук оператора от попадания в подвижные части механизма.

Настройка инструмента для работы с насадкой-заклёпочником

В зависимости от того, какой инструмент выбран для установки заклёпок при помощи насадки-заклёпочника, необходимо произвести некоторые настройки:

УДАРНЫЙ РЕЖИМ. Вне зависимости от того, работаете ли вы с дрелью, шуруповёртом или перфоратором — отключите ударный режим. Механизм насадки-заклёпочника не рассчитан на ударную нагрузку.

СКОРОСТЬ ВРАЩЕНИЯ. Как правило, дрели и перфораторы имеют более высокую скорость вращения, чем шуруповёрты, поэтому при использовании насадки с дрелью или перфоратором, рекомендуем снизить обороты до минимума и производить запуск инструмента плавно — на качество полученного соединения это не повлияет, зато весь процесс установки будет у вас под контролем. При работе с шуруповёртом определите оптимальную скорость вращения самостоятельно. Разные модели ведут себя по-разному: для одной модели шуруповёрта будет достаточно первой скорости, в то время, как другой инструмент придётся переключить на вторую. Кстати, здесь не последнюю роль играет диаметр и материал заклёпки — стальная заклёпка диаметром 5 мм потребует гораздо большего усилия, чем заклёпка диаметром 3 мм из алюминия. Экспериментируйте — установив несколько пробных заклёпок вы найдёте оптимальный режим работы шуруповёрта.

ОГРАНИЧЕНИЕ КРУТЯЩЕГО МОМЕНТА. Если вы работаете с инструментом, в конструкции которого предусмотрен ограничитель крутящего момента, следует снять ограничение, переключив инструмент в режим свободного вращения. Прелесть вытяжных заклёпок заключается в том, что в нужный момент, когда заклёпка уже установлена, стержень заклёпки отрывается в строго предусмотренном месте при достижении тягового усилия определённой величины. Таким образом, вы никак не можете повлиять на момент отрыва стержня или качество установки заклёпки посредством ограничения крутящего момента, зато можете продлить жизнь насадки, отключив его — вибрация, которая появляется в момент срабатывания ограничителя, отрицательно сказывается на сроке службы механизма насадки-заклёпочника.

Выбор шуруповёрта для установки заклёпок при помощи насадки-заклёпочника

Еще один вопрос, который нам часто задают — каким крутящим моментом должен обладать шуруповёрт для установки заклёпок при помощи насадок. На этот вопрос нет однозначного ответа. Если вы когда-либо подбирали шуруповёрт для собственных нужд, вы сталкивались с тем, что величина “крутящий момент” является весьма абстрактной. Зачастую инструменты разных марок с одинаковым паспортным значением крутящего момента на практике проявляют себя совершенно по-разному. Производителям насадок для установки заклёпок тоже не удалось избежать путаницы в этом вопросе. Так, испанская марка Rivedrill указывает в своей инструкции к инструменту Rivedrill E95H значение в 8 Н·m, как “максимально допустимый входящий крутящий момент”, в тоже время, в инструкции к инструменту тайваньского производства с аналогичным рабочим диапазоном AIRPRO SERG-H48A — значение в 11 Н·m указано, как “минимальный необходимый крутящий момент”. А в инструкции к инструменту AIRPRO SERG-H64A (работающему с заклёпкой диаметром до 6.4 мм) в графе “минимальный необходимый крутящий момент” указывется значение в 50 Н·m — а это уже не мало. Как видите, сведения противоречивые, хотя, конечно, больше доверия вызывают данные Rivedrill, хотя бы потому, что именно за ними закреплён патент на изобретение насадки-заклёпочника.

Из-за путаницы в измерении крутящего момента, принято больше ориентироваться на вольтаж аккумуляторной батареи шуруповёрта. Считается (и эти данные отражены в паспортах изделий), что шуруповёрты с батареей от 12 вольт и выше прекрасно справятся с задачей установки заклёпки при помощи насадки-заклёпочника. Понятно, что здесь также могут возникнуть нюансы, но, по крайней мере, от этих данных уже можно отталкиваться.

Уход за насадкой для установки вытяжных заклёпок

Как любой инструмент, насадка-заклёпочник нуждается в техническом обслуживании. И хотя механизм насадки не очень сложный, осуществляя правильный и своевременный уход, вы можете продлить срок его службы.

Специфика работы заклёпочного инструмента заключается в том, что вытяжные губки заклёпочника должны иметь на рабочей поверхности острые грани (поперечные насечки) для того чтобы вытягивать отрывной стержень заклёпки. Иногда в процессе вытягивания заклёпки, и это касается абсолютно всех видов вытяжных заклёпочников — механических или силовых, эти грани снимают мелкую стружку с отрывного стержня заклёпки. Стружка накапливается и, смешиваясь со смазкой, попадает в места соприкосновения трущихся деталей, на рабочую поверхность вытяжных губок и внутрь вытяжного механизма. Это не только снижает эффективность (губки, проскальзывая, перестают захватывать стержень заклёпки), но и резко сокращает срок службы насадки, а в отдельных случаях становится причиной её поломки. Для того, чтобы этого избежать, рекомендуем вам время от времени производить чистку. Будьте внимательны, чистка должна производиться квалифицированным персоналом — следы самостоятельного вскрытия инструмента могут стать основанием для отказа в гарантийном обслуживании.

Для осуществления чистки насадки-заклёпочника необходимо снять стопорное кольцо с обратной стороны корпуса инструмента и, потянув за хвостовик, вынуть весь механизм. Протрите корпус изнутри сухой тряпкой, чтобы удалить грязь, стружку и остатки смазки (для удобства у некоторых моделей можно открутить носовую часть корпуса). Затем протрите зажимной картридж снаружи и выкрутите хвостовик. Вскройте зажимной картридж, открутив запорную гайку или носик (в зависимости от модели), извлеките пружину, толкатель и вытяжные губки — все детали необходимо протереть сухой тряпкой. Не забудьте также прочистить зажимной картриджа изнутри, а также протереть резьбовую часть хвостовика. Тщательно очистите рабочую поверхность вытяжных губок — она должна быть чистой без загрязнений и смазки. Тут же, пока механизм открыт, есть смысл проверить не изношены ли губки — проведите ногтём поперёк насечек на рабочей поверхности губок — грани должны цепляться за ноготь. Если губки изношены их необходимо заменить. Губки для всех видов насадок заклёпочников вы можете найти в нашем каталоге. Обратите внимание, губки меняются только комплектом — замена одного из сегментов губок не допускается. Собирая инструмент в обратном порядке, не забудьте смазать все узлы. Нанесите консистентную смазку на стенки картриджа вытяжного механизма и соберите картридж. Обратите внимание, смазка не должна попадать на рабочую поверхность вытяжных губок. Смажьте резьбовую часть хвостовика и вкрутите его обратно в картридж. Смажьте собранный картридж снаружи и установите его в корпус, зафиксировав стопорным кольцом.

Также предлагаем вам ознакомиться со статьёй «Насадка для вытяжных заклёпок | 9 практичных советов», в которой мы делимся накопленным опытом использования насадки заклёпочника для установки вытяжных заклёпок.

В каталоге компании АЙРИВЕТ вы найдёте большой выбор насадок заклёпочников для установки вытяжных заклёпок;

Если у вас остались вопросы по выбору насадки на шуруповёрт, оставляйте комментарии под статьёй — мы постараемся дать развёрнутый ответ в ближайшее время.

Если вам нужна помощь в выборе инструмента для выполнения вашей технической задачи свяжитесь с нами — наши специалисты помогут вам определиться с выбором.

Насадка-заклёпочник на шуруповёрт. Выходим за пределы

Бытовой аккумуляторный инструмент в руках рачительного хозяина – действенное средство для производства более широкого круга работ, которые заявляются производителем. Шуруповёрты для этих целей подходят идеально: они имеют удачную компоновку и эффективный привод, который не привязан к источнику энергоснабжения.

Насадка для установки заклёпок – один из вариантов расширенного использования шуруповёрта, поскольку заклёпочные соединения, в частности, на резьбовых или вытяжных заклёпках, всё чаще применяются в быту.

Читайте также:  Тонкости процесса шпаклевки потолка

Где востребованы резьбовые и вытяжные заклёпки?

Традиционные заклёпки, как вид неразъёмных соединений, в домашнем хозяйстве встречаются редко, проигрывая по многим пунктам сварочным конструкциям. Кроме того, в большинстве случаев высоких прочностных показателей от заклёпок и не требуется. Иное дело – вытяжные или резьбовые заклёпки. Соединения, выполненные с их помощью к неразъёмным отнести трудно, поскольку извлечение такого вида крепежа вполне возможно, не ослабляет прочность детали, и позволяет таким же образом установить новую заклёпку. Именно для таких операций и служат насадки-заклёпочники под шуруповёрты.

Резьбовая заклёпка представляет собой полую ступенчатую втулку, которая выполнена из прочного и – одновременно – пластичного пластика. Своим буртом она помещается на верхнюю плоскость соединяемых деталей, в то время, как стержневая часть крепежа полностью перекрывает всю длину соединения, несколько выступая за его нижний торец. В отверстие вводится стальной стержень с резьбой, на один размер больше, чем диаметр под резьбу отверстия в полой заклёпке. Вращая стержень, производят силовое внедрение стали в поверхность материала, вследствие чего тот деформируется, и своими складками образует внутренний бурт, прижимающий обе соединяемые плоскости друг к другу. После этого стержень вывинчивается из образованной внутренней резьбы внутри резьбовой заклёпки.

Резьбовые заклёпки выпускаются нескольких исполнений – с буртом, со шлицем, с уменьшённой опорной поверхностью и т. д. Они особенно удобны тогда, когда доступ к месту будущего соединения ограничен только одной поверхностью. Такие изделия обычно изготавливают из нержавеющей стали, алюминия или его сплавов, а номенклатурный ряд для резьбовых заклёпок регламентируется евростандартами АС-ITRG. Области применения: монтаж систем кондиционирования и вентиляции, сборка мебели, внутренние ремонтные работы в салоне автомобиля и т. д.

Вытяжные заклёпки, иначе называемые ещё тяговыми – также продукт европейских технологических решений: их размеры и прочностные параметры соответствуют требованиям DIN 8337. В отличие от резьбовых заклёпок, внедряющийся в полое тело вытяжной заклёпки стержень – гладкого поперечного сечения. Он удаляется после обеспечения соединения, и к повторному применению не годится. Поскольку при соединении такого рода крепежом, заклёпка заворачивается своей образующей вовнутрь имеющегося отверстия, то таким образом можно соединять между собой тонкие листовые детали, чего не могут обеспечить резьбовые заклёпки. Изготавливаются вытяжные заклёпки также из высокопластичных металлов и сплавов.

Таким образом, если снабдить стандартный шуруповёрт насадкой, в которой можно закрепить вращающийся стержень – гладкий или резьбовый – то процесс монтажа не только ускорится, но и станет более качественным, поскольку крутящий момент инструментальной головки можно легко регулировать.

Конструкции насадок под установку заклёпок

К конструкции шуруповёртов, пригодных для применения под монтаж заклёпок, предъявляется одно требование – их привод должен допускать реверсирование. Важно также и рабочее напряжение аккумуляторной батареи: оно не должно быть ниже 14,4 В. Выпускаемые основными производителями насадки рассматриваемого предназначения классифицируются по следующим параметрам:

  1. По длине рабочей части, которая различными производителями варьируется в пределах 100…200 мм.
  2. По диаметру монтируемой заклёпки: от М2,5 до М10.
  3. По допускаемому материалу – только цветные металлы и сплавы, либо ещё и нержавеющая сталь.

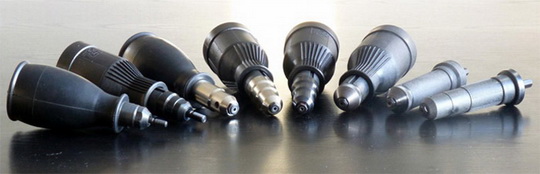

Универсальная насадка-заклёпочник на шуруповёрт в разнообразном ассортименте типоразмеров выпускается торговыми марками Rivedrill (Испания) и Absolute (Тайвань).

Особенности действия таких насадок, и их отличия заключаются в следующем.

Насадка под шуруповёрт для заклёпок от Rivedrill изготавливается в комбинированном пластико-металлическом корпусе, поэтому её вес не превышает 0,3 кг. Таким образом, существенного превышения мощности привода основного инструмента не потребуется. При этом и работа мастера с шуруповёртом будет достаточно комфортной, поскольку инструмент можно удерживать во время монтажа заклёпки при помощи одной руки.

Крепление насадки унифицировано с посадочным местом рабочей головки, причём тип привод шуруповёрта значения не имеет: возможно применение таких насадок даже к пневматическому инструменту.

Насадки от Rivedrill для резьбовых заклёпок выпускаются в следующей номенклатуре:

  • Rivedrill Е95Н инструмент, который более всего подходит для домашнего применения. При помощи насадки этой модели возможна установка резьбовых заклёпок диаметром до М4 из нержавеющей стали. Подходит такая насадка и для вытяжных заклёпок, изготовленных из алюминия;
  • Rivedrill NutDrill – профессиональная модель, предназначенная для установки резьбовых заклёпок диаметром до М10.

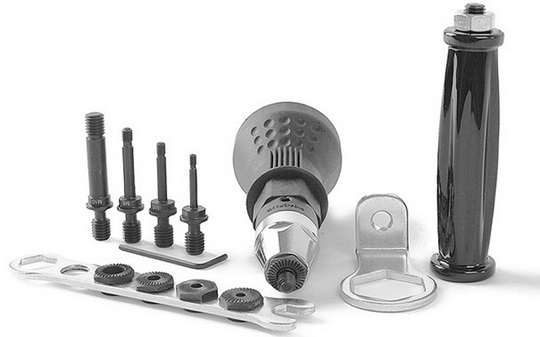

Насадка-заклёпочник на шуруповёрт реализуется в комплекте с монтажным ключом, предназначенным для оперативной установки устройства в рабочую головку основного инструмента.

Насадки от Absolute имеют меньший диапазон своей функциональности: с их помощью можно устанавливать резьбовые заклёпки до М5 включительно. Пригодны они и для вытяжных заклёпок.

Технология работы насадки-заклёпочника

При выборе типоразмера следует учитывать не только принципиальную возможность использования шуруповёрта под монтаж заклёпок, но также и проверить, устанавливается ли насадка непосредственно во внутреннем шестиграннике вала инструмента. В последнем случае габаритные размеры оснастки в сборе уменьшаются, и функциональность её применения возрастёт. Фиксация насадки выполняется специальным ключом, прилагаемым к узлу.

Далее проверяют возможность свободной установки хвостовой части заклёпки в посадочное место насадки и закрепляют насадку в патроне шуруповёрта, для чего на несколько секунд включают режим реверса двигателя, зажимая при этом патрон ключом.

После этого устанавливают заклёпку в подготовленное отверстие, переводят двигатель на прямое (правое) вращение, и прижимают насадку к головке заклёпки. По мере заглубления резьбового стержня в заклёпку она вначале деформируется, а затем складывается во внутренний фланец образующегося соединения. При этом излишек металла обрезается, что распознаётся по характерному щелчку.

В этот момент вращения вала вновь реверсируется. Стержень поднимается и извлекается из насадки, после чего она пригодна для установки следующей заклёпки.

Для надёжной работы насадки-заклёпочника на шуруповёрт необходимо придерживаться несложных требований текущего обслуживания:

  • Своевременно очищать внутреннюю полость рабочей головки от возможных остатков материала заклёпки;
  • Регулярно смазывать густой смазкой прижимные клиновые губки насадки;
  • Проверять степень износа узла зажима: глубина поверхностных рифлений не должна быть меньше разницы между значением диаметра выступов и диаметра впадин резьбовой заклёпки;
  • Перед началом использования насадки консервационную смазку тщательно снимают, иначе возможно заклинивание ножки заклёпки в патроне насадки.

Приобретая насадку-заклёпочник на шуруповёрт, потребителю стоит ознакомиться с технологическими возможностями её использования, которые приводятся в паспорте на изделие. В любом случае применение универсальной насадки выгодно, поскольку избавляет потребителя от приобретения малоуниверсального заклёпочника, и расширяет функциональность стандартных шуруповёртов. Качество монтажа заклёпок при этом не изменяется, если подобрать насадку, соответствующую мощности и числу оборотов основного инструмента.

Что такое насадка-заклёпочник на шуруповёрт

Где востребованы резьбовые и вытяжные заклёпки

Традиционные заклёпки, как вид неразъёмных соединений, в домашнем хозяйстве встречаются редко, проигрывая по многим пунктам сварочным конструкциям. Кроме того, в большинстве случаев, высоких прочностных показателей от заклёпок и не требуется.

Иное дело – вытяжные или резьбовые заклёпки. Соединения, выполненные с их помощью, к неразъёмным, в общем-то, не относится, поскольку извлечение такого вида крепежа вполне возможно, и оно не ослабляет прочность детали, позволяя таким же образом установить новую заклёпку. Именно, для таких операций и служат насадки-заклёпочники под шуруповёрты.

Резьбовая заклёпка представляет собой полую ступенчатую втулку, которая выполнена из прочного и, одновременно, пластичного пластика. Своим буртом она помещается на верхнюю плоскость соединяемых деталей, в то время, как стержневая часть крепежа полностью перекрывает всю длину соединения, несколько выступая за его нижний торец. В отверстие вводится стальной стержень с резьбой, на один размер больше, чем диаметр под резьбу отверстия в полой заклёпке. Вращая стержень, производят силовое внедрение стали в поверхность материала, вследствие чего, тот деформируется, и своими складками образует внутренний бурт, прижимающий обе соединяемые плоскости друг к другу. После этого, стержень вывинчивается из образованной внутренней резьбы внутри резьбовой заклёпки.

Резьбовые заклёпки выпускаются нескольких исполнений – с буртом, со шлицем, с уменьшённой опорной поверхностью и т. д. Они, особенно, удобны тогда, когда доступ к месту будущего соединения ограничен только одной поверхностью. Такие изделия, обычно, изготавливают из нержавеющей стали, алюминия или его сплавов, а номенклатурный ряд для резьбовых заклёпок регламентируется евростандартами АС-ITRG. Области применения: монтаж систем кондиционирования и вентиляции, сборка мебели, внутренние ремонтные работы в салоне автомобиля и т. д.

Вытяжные заклёпки, иначе называемые ещё тяговыми, также, — продукт европейских технологических решений: их размеры и прочностные параметры соответствуют требованиям DIN 8337. В отличие от резьбовых заклёпок, внедряющийся в полое тело вытяжной заклёпки стержень – гладкого поперечного сечения. Он удаляется после обеспечения соединения, и к повторному применению не годится. Поскольку при соединении такого рода крепежом, заклёпка заворачивается своей образующей вовнутрь имеющегося отверстия, то таким образом можно соединять между собой тонкие листовые детали, чего не могут обеспечить резьбовые заклёпки. Изготавливаются вытяжные заклёпки также из высокопластичных металлов и сплавов.

Таким образом, если снабдить стандартный шуруповёрт насадкой, в которой можно закрепить вращающийся стержень – гладкий или резьбовый – то процесс монтажа не только ускорится, но и станет более качественным, поскольку крутящий момент инструментальной головки можно легко регулировать.

Конструкции насадок под установку заклёпок

К конструкции шуруповёртов, пригодных для применения под монтаж заклёпок, предъявляется одно требование – их привод должен допускать реверсирование. Важно, также, и рабочее напряжение аккумуляторной батареи: оно не должно быть ниже 14,4 В. Выпускаемые основными производителями насадки рассматриваемого предназначения классифицируются по следующим параметрам:

  • По длине рабочей части, которая различными производителями варьируется в пределах 100-200 мм.
  • По диаметру монтируемой заклёпки: от М2,5 до М10.
  • По допускаемому материалу – только цветные металлы и сплавы, либо ещё и нержавеющая сталь.
Читайте также:  Почему выбирают стол-трансформер?

Универсальная насадка-заклёпочник на шуруповёрт в разнообразном ассортименте типоразмеров выпускается торговыми марками Rivedrill (Испания) и Absolute (Тайвань).

Особенности действия таких насадок, и их отличия заключаются в следующем:

  • Насадка под шуруповёрт для заклёпок от Rivedrill изготавливается в комбинированном пластико-металлическом корпусе, поэтому её вес не превышает 0,3 кг. Таким образом, существенного превышения мощности привода основного инструмента не потребуется. При этом, и работа мастера с шуруповёртом будет достаточно комфортной, поскольку инструмент можно удерживать во время монтажа заклёпки при помощи одной руки.

  • Крепление насадки унифицировано с посадочным местом рабочей головки, причём тип привод шуруповёрта значения не имеет: возможно применение таких насадок, даже, к пневматическому инструменту.

Насадки от Rivedrill для резьбовых заклёпок выпускаются в следующей номенклатуре:

  • Rivedrill Е95Н – инструмент, который более всего подходит для домашнего применения. При помощи насадки этой модели возможна установка резьбовых заклёпок диаметром до М4 из нержавеющей стали. Подходит такая насадка и для вытяжных заклёпок, изготовленных из алюминия;
  • Rivedrill NutDrill – профессиональная модель, предназначенная для установки резьбовых заклёпок диаметром до М10.

Насадка-заклёпочник на шуруповёрт реализуется в комплекте с монтажным ключом, предназначенным для оперативной установки устройства в рабочую головку основного инструмента.

Насадки от Absolute имеют меньший диапазон своей функциональности: с их помощью можно устанавливать резьбовые заклёпки до М5 включительно. Пригодны они и для вытяжных заклёпок.

Технология работы насадки-заклёпочника

При выборе типоразмера следует учитывать не только принципиальную возможность использования шуруповёрта под монтаж заклёпок, но также и проверить, устанавливается ли насадка непосредственно во внутреннем шестиграннике вала инструмента. В последнем случае габаритные размеры оснастки в сборе уменьшаются, и функциональность её применения возрастёт. Фиксация насадки выполняется специальным ключом, прилагаемым к узлу.

Далее, проверяют возможность свободной установки хвостовой части заклёпки в посадочное место насадки и закрепляют насадку в патроне шуруповёрта, для чего на несколько секунд включают режим реверса двигателя, зажимая при этом патрон ключом.

После этого, устанавливают заклёпку в подготовленное отверстие, переводят двигатель на прямое (правое) вращение, и прижимают насадку к головке заклёпки. По мере заглубления резьбового стержня в заклёпку она вначале деформируется, а затем складывается во внутренний фланец образующегося соединения. При этом излишек металла обрезается, что распознаётся по характерному щелчку.

В этот момент, вращение вала вновь реверсируется. Стержень поднимается и извлекается из насадки, после чего она пригодна для установки следующей заклёпки.

Для надёжной работы насадки-заклёпочника на шуруповёрт, необходимо придерживаться несложных требований текущего обслуживания:

  • Своевременно очищать внутреннюю полость рабочей головки от возможных остатков материала заклёпки;
  • Регулярно смазывать густой смазкой прижимные клиновые губки насадки;
  • Проверять степень износа узла зажима: глубина поверхностных рифлений не должна быть меньше разницы между значением диаметра выступов и диаметра впадин резьбовой заклёпки;
  • Перед началом использования насадки консервационную смазку тщательно снимают, иначе возможно заклинивание ножки заклёпки в патроне насадки.

Приобретая насадку-заклёпочник на шуруповёрт, потребителю стоит ознакомиться с технологическими возможностями её использования, которые приводятся в паспорте на изделие. В любом случае, применение универсальной насадки выгодно, поскольку избавляет потребителя от приобретения малоуниверсального заклёпочника, и расширяет функциональность стандартных шуруповёртов. Качество монтажа заклёпок при этом не изменяется, если подобрать насадку, соответствующую мощности и числу оборотов основного инструмента.

Заклепочник — насадка на шуруповерт от Lomvum (новая версия)

  • Цена: $18.63 (с учетом купона 1$)
  • Перейти в магазин

Всем привет!
Небольшой обзор китайского заклепочника второй версии, представленной в виде насадки на шуруповерт, от компании Lomvum.

Если коротко, то вещь несомненно удобная и полезная в быту, но правда не обошлось и без недостатков. Пользоваться одной рукой точно не получится, в этом плане ручные варианты смотрятся предпочтительнее.

Вообще бытовые инструменты подобного рода можно условно разделить на два типа, на ручные (которые в свою очередь так же состоят из нескольких групп) и на автоматические (в виде отдельного полноценного, самостоятельного устройства и насадки для дрелей, шуруповертов). В сегодняшнем обзоре речь как раз пойдет о последнем из них — насадке.

Несколько лет назад китайцы представили первую версию этого адаптера — заклепочника. Достоверно не знаю, придумали ли они его сами или как обычно украли идею или просто скопировали у кого то еще. Но вот спустя время вышла обновленная модель, принцип работы которой остался прежним, а вот внешний вид сильно изменился. На фото ниже сравнение старой и новой модели:

Ехала посылка стандартной почтой Китая и добралась до меня за три недели. Инструмент приходит упакованный в фирменный пластиковый блистер с логотипом бренда и китайскими иероглифами. Помимо них можно увидеть и полезную информацию, например рабочий диапазон: для заклепок типа от 2мм до 4.8мм в диаметре.

Характеристики о самом продукте можно найти на странице товара:

Комплектация не сказать чтобы очень скудная, в нее входит помимо самого героя обзора еще ключ-шестигранник, дополнительные губки, рукоятка и три сменные насадки под разный размер вытяжных заклепок. Одна из насадок предварительно уже была накручена на сам заклепочник, но я ее выкрутил с помощью комплектного ключа, чтобы сделать коллективное фото.

Три насадки подходят под четыре вида заклепок, диаметром: 4.8мм, 4.0мм, 3.2мм и 2.0мм.

Сам адаптер в отличие от первой версии, теперь полностью из металла. Выполнен в ярком оранжевом цвете, в виде такой вот небольшой трубки с вращающимся валом внутри. На лицевой стороне, если ее можно так назвать, есть логотип бренда Lomvum и какая-то надпись на китайском.

На боковой стороне есть специальное отверстие для вкручивания рукоятки. Ее длина примерно 7см.

Габариты же самого заклепочника такие: в длину 16см, в толщину 3.5см. Весит без рукоятки — 361.1гр, с рукояткой — 383.6гр.

Рабочая часть окрашена в серебристый цвет и так же как и сам корпус сделана из металла. В нее же вкручиваются с помощью комплектного ключа сменные насадки под заклепки.

Если присмотреться, то открутить можно не только саму насадку, но и эту серебристую часть. Для этого на ней есть специальные пропилы с двух сторон, под разводной ключ.

Далее нам открывается доступ к внутренней части механизма «девайса». При желании можно заменить губки, благо есть запасные. Кстати они примыкают друг к другу не очень плотно, в центре остается небольшой зазор. Но благодаря насечкам, хвостики заклепок удерживаются хорошо.

Присутствует обильное количество густой смазки на подобии литола.

Центральный стержень с пружиной:

На обратной стороне есть шестигранная ось, которая вставляется и зажимается в шуруповерт. Крепится она к корпусу, судя по всему через подшипник, так как вращается плавно, но немного туго. Смазку китайцы здесь тоже не забыли.

Плавно перейдем от теории к практике. Для того чтобы проверить «инструмент» в деле, у меня нашлось два типа заклепок, диаметром 4.8мм и 3.2мм. Самые простые, алюминиевые, которые можно купить практически в любом хозяйственном магазине.

Насадкой работать не сложно, расскажу об этом по-подробнее. Для начала необходимо выбрать подходящую под наши заклепку сменную насадку. Установить ее с помощью комплектного ключа. Далее насадить шестигранный хвостик адаптера в шуруповерт и зажать в патроне. На этом этапе подготовка самого инструмента завершена. Выглядит все это дело в сборе так:

Следом берем детали, которые хотим между собой скрепить заклепкой, я для примера взял два куска жести толщиной 0.5 мм каждый. В месте крепления необходимо проделать отверстие диаметром чуть больше чем у заклепки, для того чтобы она могла свободно войти. Проделал его сверлом на 5мм (заклепка на 4.8мм).

Вставляем ее в проделанное отверстие с одной стороны, а хвостиком в заклепочник. Но перед тем как вставить хвостик клепки в адаптер, необходимо переключить шуруповерт на режим откручивания, включить его и дождаться пока не услышим четкие щелчки. Только после этого приступаем к клепке. Переключаем с режима откручивания, т.е работы против часовой стрелки на противоположный — по часовой стрелке. Ждем пока оторвется хвостик — и готово.
Результат работы можно увидеть ниже. На обратной стороне образуется грибок (в данном случае я подложил шайбу, но можно конечно обойтись и без нее). Вытащить уже обратно не получится, только высверливать.

Чтобы извлечь оставшийся в насадке хвостик от использованной заклепки, снова переключаем шуруповерт в режим откручивания. Ждем пока не раздастся знакомый щелчок. Потом просто достаем хвостик и выбрасываем)).

Под спойлером добавил еще пример работы, но с заклепкой диаметром 3.2мм и без использования дополнительной шайбы.






В заключении подведу итоги. Адаптер несомненно будет полезен тем, кто выполняет большие объемы работ по клепке. Процесс идет быстрее и затрачивает меньше человеческих ресурсов в отличие от ручного инструмента. Конечно без шуруповерта тут не обойтись, но ведь он в любом случае будет нужен для просверливания отверстий. По качеству изготовления особых претензий нет, сделан полностью из металла, внутри все как и полагается обильно смазано. Не занимает много места, малогабаритен. Главный же для меня минус, которое заметил за время пользования, это обязательная работа двумя руками. Приходится одной держать рукоятку заклепочника, а второй «крутить» шуруповерт. Ну, а в остальном вещь интересная и полезная в хозяйстве.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Рейтинг
( Пока оценок нет )
Загрузка ...
