Выбор и установка гусениц для мотоблока

Гусеничная приставка к мотоблоку: какую выбрать?

Мотоблоки когда-то были созданы для облегчения разного рода работ на небольших фермах и дачных участках. С годами эта техника, как и любая другая, конечно же, совершенствовалась. Мотоблоки становились все более удобными в работе, надежными и функциональными. Одним из преимуществ современных моделей этой техники является универсальность. К примеру, даже колеса на мотоблоках теперь можно менять на гусеницы.

Для чего нужна модификация

Преимуществом такого дополнения, как гусеничная приставка к мотоблоку, является, конечно же, то, что она повышает проходимость последнего. Сцепление с дорогой такой привод имеет гораздо более сильное, чем обычные колеса. Чаще всего гусеницы на мотоблок устанавливаются тогда, когда груз нужно перевести, к примеру, по сильному бездорожью. Этот аксессуар будет очень полезным и на поле с очень «тяжелой» почвой, а также во многих других случаях.

Обычные колесные мотоблоки используются в основном только летом. Гусеничные же удобно эксплуатировать в том числе и зимой. Проходимость по снегу у них довольно-таки неплохая. Мотоблоки с гусеницами в зимнее время года очень часто используют, к примеру, охотники и рыболовы.

Какие модели существуют на рынке

Производители выпускают сегодня в основном два вида гусеничных приставок к мотоблокам: универсальные и предназначенные для каких-то конкретных моделей техники. При выборе этого аксессуара следует, помимо всего прочего, обращать внимание и на то, на модели с каким диаметром и видом выходных валов он может устанавливаться.

Производят подобную продукцию сегодня многие компании. Но наибольшей популярностью у нас в России у фермеров пользуются приводы марки «САМ». Эта фирма поставляет на рынок приставки СП МБ нескольких серий. Каждая из этих линеек предназначена для мотоблоков определенной марки.

Помимо обычных, на рынке сегодня существуют и приводы с треугольным обводом. К примеру, многие отечественные фермеры и дачники покупают гусеничные приставки к мотоблокам ГП-Н1. Преимуществом таких моделей считается прежде всего то, что они могут увеличивать продольную устойчивость пахарей. То есть при высоких тягловых усилиях у мотоблоков с такими приставками снижается опасность подъема передней части.

Так какую приставку выбрать?

Таким образом, при покупке подобного аксессуара следует обратить внимание на следующие моменты:

К каким конкретно мотоблокам подходит привод. Это можно выяснить, к примеру, из технического паспорта приставки.

На марку производителя.

Конечно же, иногда одним из определяющих факторов при выборе приставки на гусеничном ходу к мотоблоку может являться и цена на это изделие. Стоимость приводов такого типа на современном рынке может колебаться в пределах 25-35 тыс. р.

На что еще следует обратить внимание

Конечно же, при выборе гусеничной приставки к мотоблоку стоит посмотреть и на то, при каких условиях она может эксплуатироваться. Такая информация предоставляться производителем и продавцом покупателю должна, конечно же, обязательно. Обратить внимание при выборе гусеничной приставки следует прежде всего на такие ее технические характеристики:

  1. Максимальную высоту снежного покрова. Показатель это на самом деле очень важный. По слишком глубокому снегу мотоблок пройти, конечно же, не сможет даже с самой хорошей приставкой. Но, разумеется, лучше, если этот показатель будет как можно более высоким. К примеру, многие современные приставки дают возможность передвигаться по снегу глубиной до 50 см.
  2. Максимальную высоту воды и грязи. Этот показатель, конечно же, также должен быть достаточно большим. У некоторых современных моделей он ограничивается лишь высотой установки двигателя. Но обычно этот показатель у приставок равен 45-50 см.
  3. Грузоподъемность. Эта характеристика выбирается, конечно же, в первую очередь в зависимости от того, для каких целей используется в хозяйстве мотоблок. Но в любом случае двухсот килограмм для небольшого хозяйства обычно бывает достаточно.
  4. Рабочую скорость передвижения мотоблока на гусеницах. У современных хороших приставок этот показатель обычно равен 18-20 км/ч. То есть передвигаться на дополненных ими мотоблоках можно достаточно быстро.

Удобство в сборке — также немаловажный показатель качества любой такой приставки. Установить гусеницы на мотоблок фермер, конечно же, должен иметь возможность самостоятельно. И чем меньше времени на эту процедуру будет тратиться, тем, разумеется, лучше.

Приставки марки «САМ»: достоинства и недостатки

Этот отечественный производитель поставляет на рынок гусеничные приводы практически для всех имеющихся сегодня на рынке российских и белорусских мотоблоков. Наибольшей популярностью у нас в стране пользуются приставки «САМ»:

СП МБ-1 для мотоблоков «Ока» и его аналогов («Луч», «Каскад», «Форза»);

СП МБ-2, 23 и 3 для моделей «Нева» разных серий;

СП МБ-С для мотоблоков «Салют», «Агат».

Существуют и приводы других линеек СП МБ, предназначенные для других марок мотоблоков. Также на рынке имеются приставки СП МБ-СА, представляющие собой набор самостоятельной адаптации.

Все поставляемые в специализированные магазины гусеничные приводы «САМ» СП МБ отзывы от фермеров и дачников заслужили очень даже неплохие. К их безусловным плюсам потребители относят высокую степень надежности, удобство в использовании и долгий срок службы. Единственным недостатком этих приставок, впрочем, как и любых других на современном рынке, фермеры считают их довольно-таки высокую стоимость.

СП МБ-23: гусеничная приставка к мотоблоку «Нева-2»

Эта модель имеет следующие технические характеристики:

грузоподъемность — 200 кг;

радиус поворота — 2 м;

рабочая скорость — 15-18 км/ч.

В том случае, если эта приставка будет использоваться для транспортировки грузов зимой, производитель в дополнение к ней предлагает приобрести специальные сани-волокуши.

Модель СП МБ-С

Это также очень популярный привод. Подходит, к примеру, эта гусеничная приставка к мотоблокам «Салют», владельцами которых в России являются многие дачники и фермеры. Технические характеристики все модели СП МБ, включая привод серии С, имеют одинаковые. То есть на мотоблоке с такой приставкой можно ездить со скоростью около 18 км/ч и переводить грузы до 200 кг.

К плюсам привода СП МБ-С фермеры и дачники относят, помимо всего прочего, легкость управления, отсутствие необходимости какой-либо доработки мотоблока при установке, наличие трех пар роликов и т. д.

Гусеничная приставка к мотоблоку универсальная с треугольным обводом ГП-Н1

Эти приводы отличаются прежде всего тем, что отлично подходят для установки на мотоблоки любых марок. В любом случае на популярные модели «Нева», «Ока» и «Салют» монтировать их можно без каких-либо ограничений. Техническими характеристиками приводы с треугольным обводом ГП-Н1 отличаются такими:

рабочая скорость передвижения — до 20 км/ч;

высота снежного покрова и грязи — 50 см;

Долговечная ведущая звездочка — это также то, за что заслужила от дачников хорошие отзывы гусеничная приставка к мотоблокам. Изготавливается этот элемент конструкции привода ГП-Н1 из прочного текстолита. Как и СП МБ, приставки ГП-Н1 не требуют абсолютно никакой доработки для установки на мотоблок. Модифицировать с их помощью любую модель этой фермерской техники можно буквально за несколько минут. Тяговую силу такие приводы дают очень большую. Но и стоят они, к сожалению, достаточно дорого — 32-35 тыс. р.

Можно ли сделать гусеничный привод самостоятельно

Приставки этого типа делают мотоблоки, таким образом, гораздо более удобными в использовании. Однако и стоят такие приводы, как можно было заметить, достаточно дорого. Поэтому многие фермеры и дачники просто собирают гусеничные приставки к мотоблокам своими руками. Конструкцию это оборудование имеет довольно-таки простую. И сделать его при необходимости можно с использованием даже и просто подручных материалов. К примеру, достаточно часто такие приставки фермеры изготавливают с применением автомобильных покрышек с очень высоким протектором. В этом случае от шины просто отрезается беговая дорожка и натягивается на колеса мотоблока.

Преимущества применения гусениц для мотоблоков

Для улучшения транспортировочных возможностей техники используются гусеницы для мотоблока. Благодаря им агрегат можно эксплуатировать даже зимой, поскольку не будет проблем с его манёвренностью.

Готовый гусеничный привод ГП Н1 треугольный стоит недёшево, потому можно собрать конструкцию самостоятельно из подручных материалов. Предварительно составляются чертежи или можно воспользоваться готовыми эскизами. Если организовать работу корректно, гусеница будет надёжная и устойчивая.

В сравнении с колёсным, гусеничный ход при движении использует большую площадь покрытия.

Читайте также:  Выбираем деревянную вагонку

Благодаря такой особенности обеспечивается:

  • Равномерное распределение нагрузки;
  • Уменьшение давления массы агрегата на землю.
  • Отличная манёвренность техники;
  • Длительная работоспособность устройства без остановок;
  • Увеличение скорости передвижения;
  • Работоспособность вне зависимости от погоды.

Техника на гусеничном ходу не застрянет в песке, снегу и сильной грязи.

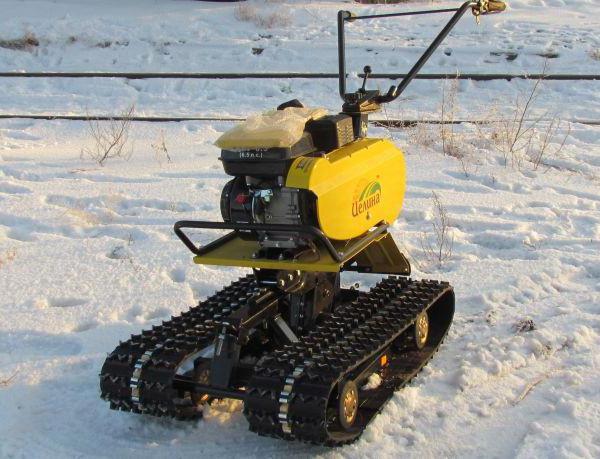

Устройство гусеничной приставки

Гусеничный модуль для мотоблока изготовляется по одному с двух вариантов. Каждый имеет свои конструкционные особенности.

Вариант первый:

  • Ось с четырьмя роликами внизу. Они создают напряжение на гусеничной ленте;
  • Слева и справа по краям две шестерёнки. Они нужны для натягивания гусениц и провоцирования движения модуля в горизонтальном положении. Для этого болтами закрепляется специальный каркас;
  • К валу приваривают шестерёнчатую передачу;
  • С помощью цепи и шарнирной передачи приводится в движение вся гусеничная установка;
  • Гусеничная лента, имеющая V-образные ставки. Острие направлено за движением агрегата.

Второй вариант:

  • Большая шестерёнка закреплена на оси, на раме восемь роликов, поддерживающих ленту натянутой и бесперебойное движение мотоблока;
  • При поднимании и опускании шестерёнки контролируется уровень натянутости ленты;
  • Гусеничную приставку не нужно собирать самостоятельно, лучше приобрести её. Так исключаются поломки, которые могут быть связаны с некорректной сборкой.

Как сделать гусеницы для мотоблока своими руками?

Гусеничная приставка для мотоблока может быть изготовлена своими руками даже без опыта в данном вопросе. При выборе материала нужно брать во внимание уровень предстоящей нагрузки. Готовые гусеницы должны отличаться прочностью, максимальной лёгкостью, не портиться при эксплуатации, не перегружать мотор.

Проектируя конструкцию, стоит позаботиться о креплении пары колёс равных габаритов. Каждая колёсная ось будет с зафиксированной лентой. Можно воспользоваться лентой транспортёра, покрышками из грузового автомобиля, ремнями и цепями.

Есть несколько способов изготовления гусеницы на мотоблок. Рассмотрев особенности каждого из них, можно подобрать максимально актуальный.

Схема изготовления гусеницы, используя зубчатую транспортерную ленту:

  1. Леской с шилом или утолщённой иглой прошивается полоска по краю ленты для предотвращения растрепывания;
  2. Втулочно-роликовая цепь монтируется внутри для хорошего сцепления с приводящими в движение элементами;
  3. Прошитая лента сшивается в кольцо, плотно охватывающее колёса.

Это самый простой способ переделки агрегата, не требующий особых умений. Важно брать ленту не тоньше семи миллиметров, чтобы она не испортилась при эксплуатации. Универсальная гусеничная платформа может быть любого размера.

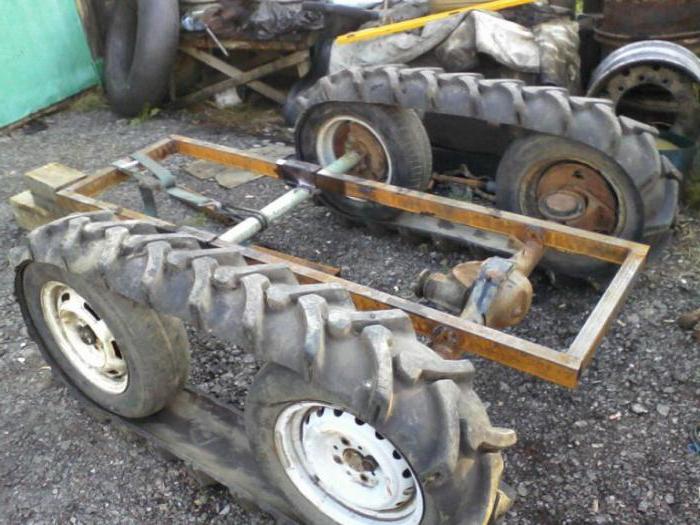

Для конструирования гусеничной приставки можно использовать покрышки грузовика с выраженными протекторами. Придётся воспользоваться острым ножом и электролобзиком. Важно, чтобы внутренний диаметр используемых покрышек совпал с охватом колёс. Если все материалы и инструменты готовы, приступают к изготовлению конструкции.

Схема изготовления гусеницы с применением покрышек грузовика:

  1. Электролобзиком срезаются края покрышки;
  2. Внутри покрышки зачищается от различных выступов;
  3. Готовые гусеницы сразу устанавливаются на покрышки колёс агрегата.

Есть и более сложные варианты изготовления, когда вместо колёс используют звёздочку.

Гусеничная приставка к мотоблоку изготовляется из ремней и цепей по следующему принципу:

  1. Втулочно-роликовая цепь заменяется двумя равными кусками обычной цепи. К ним прикрепляют части ремня с клиновидным профилем;
  2. К ремню прикручивают болтами грунтозацепы из стали;
  3. Гусеничное полотно соединяется, крайние звенья завариваются, чтобы конструкция была максимально упрочнённой.

Данная конструкция отличается своей универсальностью, потому подойдёт для многих моделей мотоблоков. Зачастую такой переделке подвергается техника марок Нева, Салют.

Грунтозацепы бывают не только из стали, но и деревянными, пластиковыми. Для этого используются деревянные бруски и пластиковые трубы. Выбор материала основывается на особенностях назначения мотоблока. Если нагрузка на агрегат небольшая, стоит остановиться на более лёгком материале. Так устройства из брусков или труб подходят для мотоблоков с моторами небольшой мощности. Если агрегат исполняет роль мини-трактора с мощным двигателем, то предпочтение стоит отдать стальным элементам.

Правильный уход за гусеницами

Самодельные гусеницы прослужат намного дольше, если ухаживать за ними комплексно.

Общие рекомендации по уходу:

  • Нужно контролировать уровень настройки и натяжения цепи;
  • Выезжая на готовом агрегате, нужно чтобы цепь была целостной и без повреждений;
  • Все трущиеся детали нужно постоянно протирать машинным маслом для предотвращения их повреждения.

Несложные рекомендации по уходу помогут предотвратить выход из строя готовых конструкций. Мотоблок на гусеничном ходу станет универсальным помощником для решения различных задач.

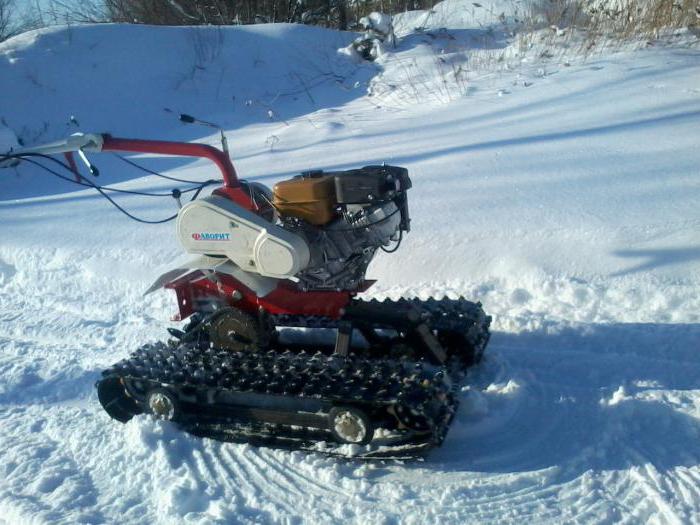

Особенности переделки колесных мотоблоков в гусеничные

Немногие современные мотоблоки комплектуются гусеницами. Главная причина этому – легкость и маневренность, которую получает техника с пневматическими колесами. Однако в некоторых случаях условия эксплуатации требуют от сельхозагрегата именно наличия гусениц, которые сделают машину более проходимой. Гусеницы для мотоблока обеспечивают большую прижимную силу, что делает технику гораздо устойчивее на мягком рыхлом грунте.

Мотоблок на гусеничном ходу менее распространен на рынке. Объяснить это довольно легко, ведь колесные модели брендов Кайман, Викинг, Форза, Салют и других производителей лучше адаптированы для эксплуатации на небольших и сравнительно ровных участках с глинистыми грунтами и черноземами.

Однако каждый из колесных сельхозагрегатов можно довольно быстро и легко передать в гусеничный. Главное требование для этого – выбор места и монтаж по одному дополнительному колесу с каждой из сторон конструкции. Результат этому – мотоблок с пневматическими колесами, готовыми для монтажа гусениц. Последние можно купить в торговых точках сельхозтехники – среди энтузиастов довольно распространена модель Буран, которая подходит для установки на многие современные модели сельхозтехники. Большой популярностью среди огородников пользуются самодельные гусеницы для мотоблока – для их изготовления не требуется покупать дорогостоящие комплектующие или тратить много времени на разработку и монтаж.

При необходимости 2 дополнительных колеса для установки гусениц можно сделать съемными. Это даст оператору возможность быстро трансформировать технику так, как этого требуют конкретные условия эксплуатации. Съемные пневмоколеса можно крепить к устройству при помощи осей, используя для этого гибкую или жесткую передачу. Благодаря этому способу изготовителю не потребуется приваривать оси и их крепежные элементы в конструкции.

Если брать во внимание заводское устройство фирменных гусеничных мотоблоков, то оно почти такое же, как и у колесных моделей.

Конструкция этих сельхозагрегатов состоит из:

  • силового агрегата – гусеницы на мотоблок весят больше колес, поэтому двигатели для этих сельхозагрегатов выделяются повышенной мощностью. Кроме того моторы гусеничных мотоблоков комплектуются механизмом блокировки штатных осей – он необходим для возможности разворота сельхозагрегата на месте;
  • трансмиссии – включает редуктор, сцепление и коробку передач;
  • ходовой части – состоит из гусениц и заводского привода;
  • элементов управления техникой – сюда входят рычаги, кнопки, переключатели и тумблеры, которые располагаются на рукоятках и подключаются к соответствующим узлам при помощи натянутых тросов.

Таким образом, разница между двумя типами сельхозагрегатов заключается только в наличии гусениц и более мощного двигателя, оборудованного дополнительными функциями.

Что необходимо для переоборудования колесного мотоблока?

Перед тем как начать собирать гусеничный модуль для мотоблока , изготовителю потребуется тщательно подготовиться. На этом этапе конструктору нужно изучить чертежи , которые должны содержать размеры всех используемых комплектующих.

После этого необходимо переходить к подготовке узлов.

Для переделки изготовителю потребуется:

  • мотоблок с высокой мощностью двигателя и функцией блокировки заводских осей;
  • 2 дополнительных пневмоколеса с диаметром, соответствующим штатным колесам мотоблока;
  • гусеничная приставка для мотоблока , которую можно сконструировать несколькими методами;
  • 2 крупные автомобильные шины или транспортерная лента – что именно будет использоваться зависит от того, какому материалу отдаст предпочтение изготовитель.

Из инструментов конструктору потребуется дрель, болгарка, металл для работы на токарном станке. Если станка нет, то изготовление деталей можно заказать в мастерской. Использование сварочного аппарата зависит от того, какой способ переделки выберет изготовитель и как именно будут крепиться дополнительные колеса для мотоблока.

Как сделать гусеницы для мотоблока своими руками?

Существует несколько распространенных способов переделки колесного мотоблока в более проходимый гусеничный сельхозагрегат. Чтобы выбрать один из них, нужно предварительно изучить порядок действий при изготовлении и установке гусеничного привода.

Сборка гусениц из транспортерной ленты

Этот метод конструирования гусеничного привода считается одним из самых распространенных. Он заключается в использовании нескольких отрезков транспортерной ленты и цепи втулко-роликового типа. Главное преимущество этого способа заключается в его изначальной простоте при собственноручной сборке.

Создание гусениц для мотоблока должно производиться с использованием ленты достаточной толщины. Лучше всего выбирать 7-миллиметровый материал, который сможет прослужить достаточно долгое время.

Читайте также:  Особенности скрытых дверных доводчиков

Для изготовления гусениц из транспортерной ленты потребуется:

  1. Прошить ленту по краям, используя для этого крепкую леску. Шаг должен составлять примерно 10 см. Чтобы соединить ленту в нужно кольцо, ее торцы можно прошить леской или использовать шарнирные соединения;
  2. Выточить оси и прикрепить их к мотоблоку. Чтобы установить съемные детали, необходимо воспользоваться кронштейнами и дополнительными болтовыми соединениями. Несъемные оси фиксируются сплошным сварным швом;
  3. Установить на прикрепленные оси дополнительные колеса, используя для их фиксации болты;
  4. Надеть на колеса предварительно скрепленную транспортерную ленту.

Этот метод переоборудования мотоблока подходит и в том случае, если изготовитель хочет собрать треугольный привод. Самым популярным из таких конструкций сегодня считается заводской гусеничный привод ГП-Н1 . Он чаще всего устанавливается на модификации мотоблоков марки Нева и сельхозагрегаты других популярных брендов. Для его собственноручной сборки изготовителю потребуется по 2 дополнительных колеса с каждой стороны мотоблока. В результате сельхозагрегат будет укомплектован шестью колесами — по 3 с каждой его стороны. В конце на колеса останется надеть транспортерную ленту и начать эксплуатацию техники на участке.

Изготовление гусениц из резиновых шин

Этот способ выделяется повышенной надежностью. В результате переделки у конструктора получается универсальная сельхозмашина, которая сможет решать практически любые задачи без риска поломки ходовой части. Однако, чтобы достичь такого результата, нужно выбрать подходящие шины.

Лучше всего изначально взять покрышки от мотоблока или трактора – на них предусмотрен глубокий рисунок протектора, который исключит пробуксовку гусеничного механизма на гладкой ровной поверхности.

Чтобы собрать гусеницы из шин, изготовителю потребуется:

  1. Вырезать из покрышек ровный длинный отрезок резины. Это можно сделать при помощи предварительно заточенного ножа для ремонта сапог, который потребуется регулярно смазывать мыльным раствором;
  2. Срезать с покрышек боковины – для этого потребуется электрический лобзик с острыми мелкими зубцами;
  3. Убрать лишние части резины внутри покрышек – это необходимо в случае, если шины слишком плотные и твердые.

После этого готовые куски покрышек потребуется установить на колеса мотоблока. Как и при изготовлении гусениц из транспортерной ленты, для установки резины от покрышек сельхозагрегат потребуется укомплектовать двумя дополнительными колесами – по одной с каждой из сторон.

Сборка гусениц из цепей и ремней

Мотоблок можно укомплектовать гусеницами, изготовленными из обычных ремней с профилем клиновидного типа. Для их фиксации друг к другу изготовителю потребуются грунтозацепы, которые крепятся к имеющимся ремням при помощи винтов и заклепок.

Еще один распространенный метод сборки гусениц для мотоблока – это использование цепей с одинаковым размером. Для конструирования привода потребуется взять 2 одинаковые цепи и разжать их последние звенья. После этого цепи потребуется соединить между собой в замкнутое кольцо. В конце звенья нужно заварить.

Между собой используемые цепи фиксируются грунтозацепами – их нужно заранее сделать из металлических пластин подходящей толщины. Чтобы закрепить грунтозацепы на цепях изготовителю потребуются болты.

Выбор и установка гусениц для мотоблока

Современные модели мотоблоков, выпускаемые как зарубежными, так и отечественными производителями, представляют собой довольно мощную технику. Ее характеристики и возможность использования дополнительного оборудования, в частности, установка гусениц, обеспечивают широкий спектр выполняемых задач. При этом функциональность зависит от правильного выбора готовых или же грамотного изготовления самодельных гусеничных блоков.

Описание и принцип работы

Эффективность мотоблоков переоценить невозможно. Это может подтвердить любой земледелец, владеющий подобной техникой. Эти многофункциональные агрегаты находят применение круглый год за счет изменения конфигурации привода и установки модулей на гусеничном ходу. В результате эксплуатировать мотоблок можно практически в любых условиях. Сейчас свою продукцию в данном сегменте предлагают многие компании-производители. Помимо этого, существует множество чертежей и подробных инструкций, по которым с минимальными затратами и при наличии необходимых навыков владелец описываемой техники сможет изготовить гусеницы для мотоблока самостоятельно. Независимо от выбранного варианта, необходимо учитывать следующие факторы:

  • гусеничные цепи могут быть выполнены из самых разных материалов;
  • приставки должны по весу соответствовать мощности силового агрегата;
  • в большинстве случаев гусеницы надеваются на четыре колеса, поэтому двухколесные модели требуют соответствующих доработок.

По сравнению с колесами, даже имеющими грунтозацепы, гусеничные элементы обеспечивают максимальную опорную площадь. Это позволяет распределить давление на поверхность и существенно повысить проходимость. В итоге модернизированные мотоблоки с одинаковой эффективностью эксплуатируются зимой и на бездорожье.

Преимущества и недостатки

По многим параметрам гусеничный ход выгодно отличается от колесного варианта. С учетом того, что владельцы хозяйств стараются максимально задействовать мотоблоки для выполнения широкого перечня задач, приобретение или изготовление гусениц будет рациональным решением. Естественно, как и любая другая техника, эти машины имеют свои неоспоримые преимущества и не менее значимые недостатки. Что касается достоинств, здесь можно выделить несколько моментов.

  • За счет эффективного распределения нагрузки максимально уменьшается давление на опорную поверхность.
  • Благодаря этим элементам повышается проходимость устройства.
  • Гусеничный ход отличается высокой маневренностью.
  • Уход за модулем не требует от владельца специальных знаний и навыков. В процессе эксплуатации требуется лишь следить за состоянием трущихся частей, которые необходимо периодически смазывать, а также контролировать натяжение гусеничных цепей и их монолитность.
  • Самостоятельная постройка гусеничного хода позволяет существенно сократить финансовые затраты.

Если рассматривать отрицательные стороны подобной модернизации мотоблоков, следует обратить внимание на возможное понижение скорости передвижения техники. Однако, как показывает практика, этот недостаток в полной мере компенсируется перечисленными выше плюсами. Речь идет, прежде всего, об устойчивости и проходимости, в том числе и при перевозках различных грузов.

Какие бывают?

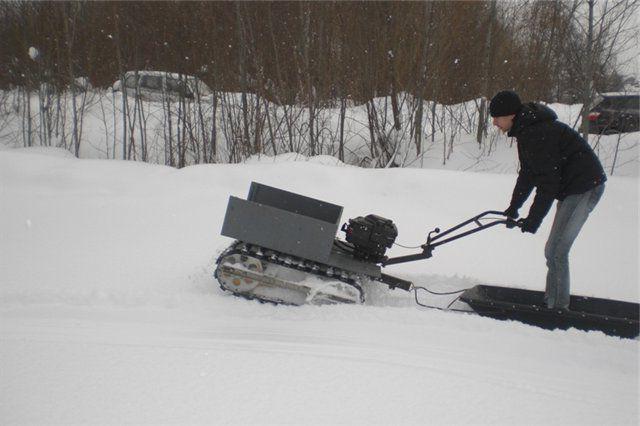

Мотоблоки, оснащенные приставками гусеничного хода, можно с полной уверенностью назвать универсальной техникой. Они успешно используются не только для сельскохозяйственных работ в различных, даже самых тяжелых эксплуатационных условиях. Владельцы агрегатов акцентируют внимание на способности модернизированных блоков с легкостью преодолевать любые, в том числе заснеженные участки. Мотоблоки, оснащенные гусеничными платформами, могут круглый год использоваться для:

  • выполнения работ любой сложности на болотистых и труднодоступных участках;
  • расчистки территорий.
  • транспортировки грузов.

Помимо этого, такие агрегаты являются удобным средством передвижения для охотников и рыбаков. Именно сфера применения и поставленные перед техникой задачи определяют особенности приставок и модулей, которые оснащаются чаще всего резиновыми траками. Эти элементы модернизации техники имеют много модификаций, различающихся между собой:

  • формой (бывают прямоугольные осевые и треугольные шестеренчатые);
  • принципом установки;
  • используемыми материалами.

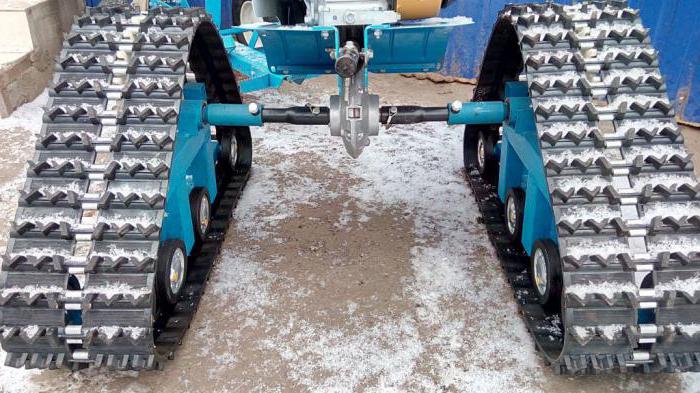

Составляющими осевых модулей являются следующие элементы:

  • основная платформа;
  • оси;
  • ролики (4 шт.);
  • шестерни (2 шт.);
  • гусеницы (2 шт.).

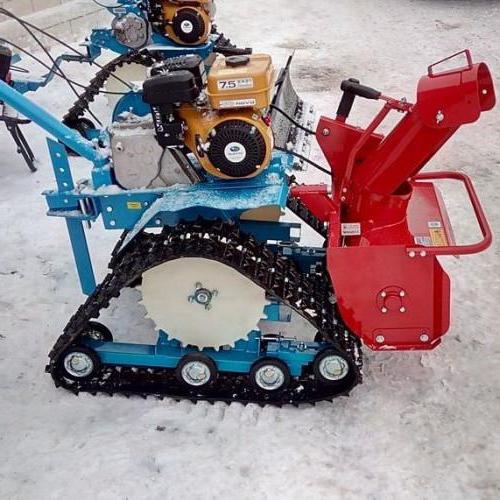

Анализируя виды дополнительного навесного оборудования, следует учитывать и способы монтажа. Так, прямоугольные модели крепятся посредством болтового соединения. Ролики, установленные в нижней части оси, отвечают за натяжение гусеничных цепей. А в движение платформу приводят две шестерни, расположенные по обеим сторонам. Приставка шестеренчатого типа с треугольным натяжением гусениц состоит из:

  • больших шестерен;
  • рамы, имеющей жесткую конструкцию;
  • роликов (8 шт.);
  • гусеничных лент.

Шестерни устанавливаются на оси, связанной напрямую с редуктором мотоблока. Ролики располагаются попарно в нижней части конструкции, по краям гусениц. Подобное решение позволяет обеспечить оптимальное натяжение во время движения. Параллельно с этим разблокировка дифференциала существенно упрощает совершение различных маневров.

Лучшие модели

На производстве гусеничных платформ специализируются как отечественные, так и зарубежные компании. Из первых можно выделить модели «Буран», «Рысь», «Муравей», «Крутец». К импортным модулям относится продукция бренда Talon. При этом на рынке представлены и универсальные модификации, и платформы, разрабатываемые под конкретные модели мотоблоков. К наиболее популярным на территории РФ относится сейчас продукция марки САМ. Данный производитель представляет на рынке несколько модельных серий приставок СП МБ. Стоит отметить, что эти платформы не являются универсальными и создаются под определенную технику.

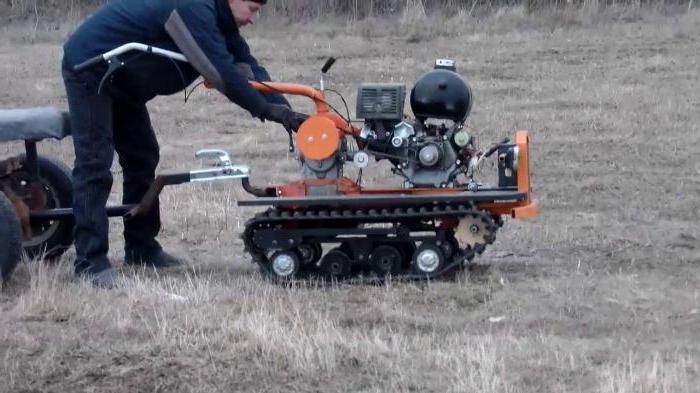

Отдельного внимания заслуживают треугольные модули. За счет технических характеристик сегодня растет спрос у отечественных аграриев и дачников на гусеничные платформы ГП-Н1. К главным достоинствам этих моделей относится увеличение продольной устойчивости в процессе использования пахарей. Речь идет о том, что треугольное расположение гусеничных цепей минимизирует риск подъема передней части при повышенных тяговых усилиях.

Установка

Уникальность гусеничных приставок заключается в том, что их установка вместо базового, колесного привода в считаные минуты превращает обычный мотоблок в эффективный буксировщик, вездеход или же снегоход. Наиболее актуальна такая модернизация для техники, относящейся к категории малогабаритных сельскохозяйственных агрегатов, имеющих вал диаметром 30 мм. Гусеничный модуль можно приобрести уже готовым или же собрать самостоятельно. Для реализации второго варианта на просторах Всемирной паутины можно без труда найти чертежи и видео-инструкции по сборке и установке.

Читайте также:  Шкафы с антресолью: виды и идеи в интерьере

Качественные покупные и грамотно изготовленные своими руками приспособления характеризуются повышенной прочностью и долговечностью. Не стоит забывать о простоте монтажа, эксплуатации и ухода. Для установки покупной платформы любой конфигурации и сложности не потребуется специальных знаний и технических средств. Достаточно будет базовых навыков и минимального набора инструментов. Установка самодельных агрегатов имеет ряд нюансов. Следует учитывать, что слишком высокая платформа смещает центр тяжести всей машины, что само по себе негативно отражается на ее устойчивости. В итоге существенно повышается риск опрокидывания мотоблока на бездорожье и при выполнении маневров. Для повышения устойчивости в процессе установки гусениц требуется выше разместить дополнительную ось.

Помимо этого, необходимо учитывать ширину осей. Опытные владельцы советуют при необходимости увеличить колесную базу. Если отсутствует дифференциал, в качестве эффективной альтернативы можно задействовать поворотный удлинитель. Данное треугольное устройство позитивно отразится на маневренности гусеничного мотоблока. Выбирая, приобретая, изготавливая и устанавливая гусеничный привод, следует принимать во внимание, что такая модернизация не актуальна для моделей с воздушным охлаждением. Это объясняется избыточной нагрузкой на силовой агрегат.

Правила эксплуатации

Грамотное использование любого устройства является залогом его долговечности и сохранения высокого уровня технических показателей. Естественно, гусеничный мотоблок не является исключением, поэтому владельцы подобной техники должны учитывать некоторые важные моменты.

  • Оптимальная скорость находится в диапазоне 18-20 км/ч.
  • Необходимо учитывать грузоподъемность платформы. В соответствии с актуальной статистикой, наибольшим спросом пользуются 200-килограммовые модели.
  • Максимально допустимая высота снежного слоя, ограничиваемая расположением силовой установки, – тоже важный показатель. Современные модификации модулей позволяют гусеничным мотоблокам передвигаться по снегу глубиной до 50 см.
  • Предельная глубина жидкой грязи составляет 45-50 см. Как и в предыдущем случае, определяющим фактором является высота расположения двигателя.

Максимально продлить жизнь гусеничному узлу и мотоблоку в целом позволит соблюдение нескольких простых правил эксплуатации техники. Перед каждой поездкой и после ее завершения настоятельно рекомендуется:

  • осуществлять тщательный осмотр гусеничных цепей и других элементов модуля;
  • контролировать степень натяжения;
  • проверять качество крепления всех деталей;
  • уделять большое внимание состоянию траков.

Советы по уходу

Как уже было сказано, залогом длительной и стабильной эксплуатации мотоблока является бережное отношение к нему. Речь, в частности, идет о недопустимости перегрузок. Помимо этого, имеет значение и правильный уход за гусеничными платформами. Опытные владельцы и производители советуют проводить периодическое ТО. Такие мероприятия не требуют существенных временных и финансовых затрат, но позволяют обеспечить максимальный срок службы техники.

Также независимо от модификации модуля, требуется постоянно поддерживать требуемое натяжение гусениц. Не менее важным является контроль состояния роликов и шестерен. Данные конструктивные элементы должны периодически смазываться.

О том, как установить гусеницу на мотоблок, смотрите в следующем видео.

Гусеничная приставка к мотоблоку: обзор производителей

Гусеничные приставки к мотоблоку появились на рынке недавно. Монтаж не занимает большое количество времени. Функциональные возможности передвижных элементов зависят от назначения. Небольшой обзор позволит подобрать универсальную приставку на минитрактор. После установки гусеничной платформы вы сможете эксплуатировать мотоблок круглый год.

Характеристики гусениц на мотоблоке их функциональные возможности

Гусеничный привод делает устройство проходимым, устойчивым, мощным. Основные функциональные возможности гусеничного хода:

  1. Земельные работы на тяжелых, вязких почвах, на болотистой местности. Повышенная устойчивость привода, хорошее сцепление с поверхностью дает возможность быстро и без приложения физических усилий обработать почву.
  2. Использование в качестве небольшого снегоуборочного устройства зимой.
  3. Перевоз тяжелых грузов на местности, где легковая машина может застрять.
  4. Использование в качестве средства передвижения в летнее и зимнее время на загородном участке.

Разновидности приставок

В зависимости от необходимой функции, производители начали изготавливать различные модификации гусениц. Критерии выбора: предназначение, форма установленного модуля и принцип крепления к мотоблоку.

  1. Формы модулей бывают осевые прямоугольные или треугольные шестеренчатые. Прямоугольные приставки состоят из четырех роликов, оси, гусениц, шестерен, установочной платформы. Шестерни приводят в движение гусеницы. Чтобы они не слетали при движении, их натягивают на ролики. Треугольные модули состоят из устойчивой рамы, шестерни, роликов и гусеничной ленты. Гусеничный ход по форме напоминает треугольник, поэтому он получил такое название.
  2. Сопоставление скорости мотоблока и возможностей приставки развивать определенную скорость. Мощные модели позволяют разогнать мотоблок до 20 км/час.
  3. Грузовую нагрузку. Подбирайте гусеницы в зависимости от того, для каких целей будет использоваться передвижение мотоблока. Для домашних нужд, передвижения оптимально выбирать грузоподъемность в 200 кг.
  4. Материал, из которого изготовлены гусеницы, элементы, которые приводят приставку в движение.

Перед каждым использованием гусеничного хода проверяйте натяжение роликов, закреплены ли все элементы, чтобы во время движения установка не распалась. При частом использовании осуществляйте смазку всех узлов.

Преимущества и недостатки

Приобретение приставки – хорошее решение для дачника. Подтверждением тому являются преимущества гусеничного привода и небольшое количество недостатков.

Уменьшение нагрузки на человека, который работает с мотоблоком

При установке привода снижается скорость огородной техники

Благодаря гусеницам повышается маневренность мотоблока, проходимость

Повышается устойчивость устройства

Не нужны особые знания для установки и управления

Обзор моделей приставок

Отечественные и зарубежные производители при изготовлении гусениц, делают упор на простое использование, устойчивость и надежность деталей. Среди лучших выделяют 5 моделей установок.

Гусеничная приставка СП-МБ-Ф

Выпускают ходовую часть в Нижнем Новгороде, Россия. Предназначены для установки на минитракторы: Скиф, Фаворит. Установка позволяет развивать скорость до 18 км/час, что позволяет не только работать на огородном оборудовании, но и передвигаться по населенному пункту. Заявленная длина приставки 1 м, ширина – 60 см, высота – 34 см. Масса без минитрактора составляет 37 кг. Преимущества: высокая степень проходимости по любой местности, легкость в управлении, хорошее сцепление с различными видами поверхностей земли, высокий уровень производительности. Недостаток: приставка подходит для нескольких моделей мотоблоков.

Гусеницы модели СП-МБ-С

Производителем платформы является российская компания «САМ» в Нижнем Новгороде. Подходит для установки для моделей мотоблоков: Омич, Анат, Салют, Тарпан. Во время передвижения и работы, может развивать скорость до 18 км/час. Ширина основания 60 см, высота – 34 см, а длина 1 м. Вес ходовой части 37 кг. К достоинствам относят: хорошее сцепление с дорогой, высокую производительность, при обработке почвы, снижает нагрузку на человека, гусеничные модули увеличивают мобильность при передвижении.

Если на ваш мотоблок нет подходящего модуля, купите любой модуль и переделайте крепления.

Гусеничная приставка Talon 380

Брендовая приставка Талон характеризуется повышенной устойчивостью к любому виду бездорожья. Длина ходовой части 1,035 м, ширина 68 см, высота – 30 см. При этом колея гусениц 30 см, что говорит о высоком уровне проходимости. Преимущества: быстрый монтаж приставки на мотоблок, без особых знаний в технике, простой уход за составными элементами, высокий уровень производительности при небольшой нагрузке на двигатель мотоблока.

Снегоходная приставка САМ

Несмотря на название гусеничного модуля, его можно использовать круглый год, а не только для передвижения по снегу. Ходовая часть подходит для мотоблоков: Нева, Патриот Невада, Патриот Дакота, Фаворит, Целина, Угра, Ока, Каскад, Салют. После установки модуля вы сможете передвигаться по заснеженной дороге, перевозить большие грузы, убирать снег на придомовой территории. Приставку можно установить самостоятельно, буквально за 10 мин. Ширина гусениц 22 см, длина – 1 м, высота 34 см. Производитель обращает внимание на универсальность установок. Ранее для зимы и лета выпускали две различные модули.

Подберите подходящую приставку под мотоблок и забудьте о тяжелых трудовых буднях на огороде. Гусеничный модуль облегчит вспашку огорода, позволит перевезти груз по рыхлой почве, что не было доступно с колесным приводом. Перед покупкой установки проконсультируйтесь со специалистом в магазине огородной техники.

Рейтинг
( Пока оценок нет )
Загрузка ...
ПреимуществаНедостатки
